一、概述
ZGS 系列預裝式箱式變電站( 美式)是吸收國外最新先進技術,結合國內實際情況研制開發的,適用于10kV 環網供電雙電源供電或終端供電系統中,作為變電、計量、補償控制和保護裝置。本產品由高壓室、變壓器室和低壓室組成,可布置成目字型或品字型,具有終端,環網或雙電源供電方式,可做成單臺或雙臺變壓器的供電方案,可選擇油浸電力變壓器和干式電力變壓器。箱體設有足夠的自然通風口和隔熱措施,可保證所有電器設備正常運行(如用戶需求可采用強制冷卻) ;外殼材料為不銹鋼、鋁合金、冷軋板、彩鋼復合板、非金屬或兩者的組合,耐老化、阻燃、防腐、防水、防塵、具備長期戶外使用條件。體積小、重量輕、外型美觀與環境協調,安裝維護簡便、低噪音、低損耗、防盜、過負荷能力強、全保護等特點,當選用SF6負荷開關柜時,箱變整體尺寸小,適用于新建小區、綠化帶、公園、車站賓館、工地、機場、路燈工程改造等場所。高壓環網柜內可裝配網自動化終端(RTU)實現短路及單相接地故障的可靠檢測,具備“四遙”功能,便于配網自動化升級,本產品符號GB17467-2010《高壓/低壓預裝式變電站》標準。

本產品符合下列標準：

GB/T17467-1998《高壓低壓預裝式變電站》

DL/T537-93《6-35KV 箱式變電站訂貨技術條件》

二、型號及說明

ZGS-預裝式變電站(美式)

口-設計序號

口-高壓側額定電壓(KV)

口-低壓側額定電壓(KV)

口-變壓器容量(KVA)

三、使用環境

1.海拔高度：上超過1000米;

2.環境溫度：上高于+40℃,上低于-25℃;日平均溫差上超過35℃;年平均溫差上超過20℃;

3.風速上超過35m/s;

4.安裝場所無爆炸危險,無化學腐蝕和劇烈振動;

5.冷卻方式：空氣自冷(AN)。

四、技術參數

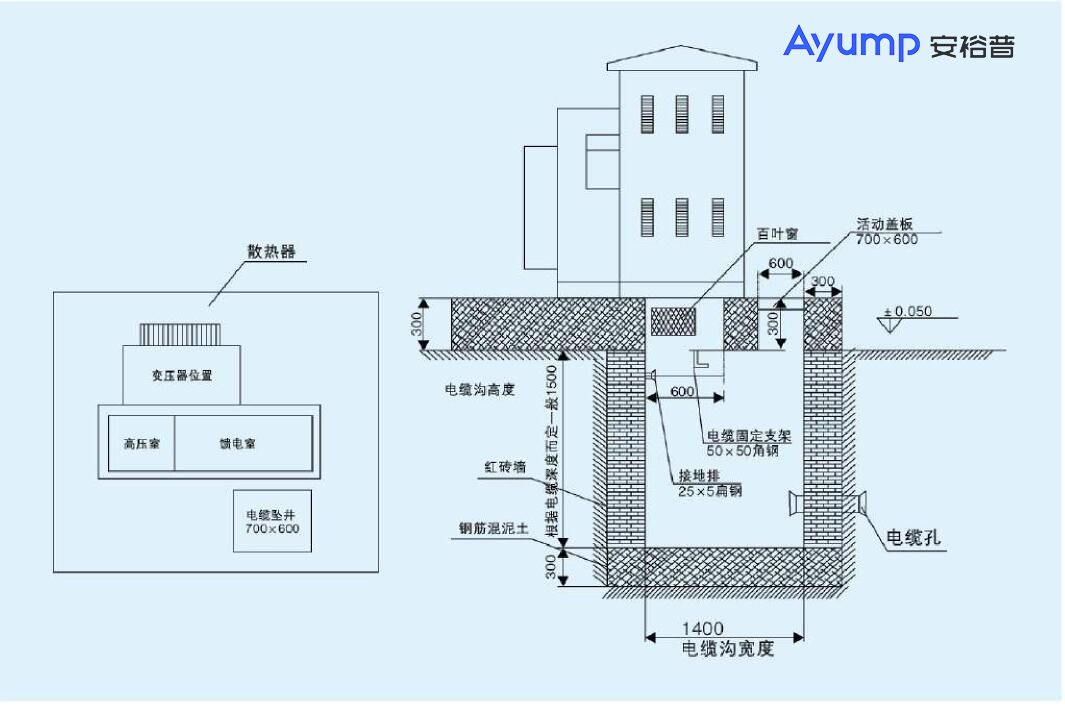

五、主要特點

1.全絕緣、全密封、免少維護、可靠保證人身安全;

2.結構緊湊、體積僅為同容量歐變的1/3-1/5,高度低;

3.可采用分箱式結構,避免變壓器油箱內油的污染;

4.高壓側采用雙熔絲全范圍保護,大大降低成本;

5.即可用環網,也可用于終端,電纜頭可在200A 負荷電流時緊急插拔;

6.箱體采用蜂窩式雙夾層復合板,隔溫又散熱的功能;

7.低壓側加裝電子缺相保護器,當系統內出現不正常電壓時,可快速分?jǐn)嘀鬟M(jìn)開關;

8.高壓側油浸式負荷開關或SF6 負荷開關, 可電動升級, 為實現配網自動化打下基礎;

9.采用油浸式S9 或性能更優的S11 系列變壓器。
