1.產品概述
觸頭盒為環氧樹脂APG工藝壓力凝膠成型結構,用于各種手車式開關柜,起絕緣隔離和聯接過渡作用。
2.產品型號
觸頭盒CH1-10Q-150(630-1250A)
觸頭盒CH2-10Q-180(1250A)
觸頭盒CH3-10Q-190(1600A)
觸頭盒CH4-10Q-208(2000A)
觸頭盒CH5-10Q-250(3150-4000A)
觸頭盒CH6-10Q-230(3150-4000A)
觸頭盒CH7-10-210
觸頭盒JYN2-10Q(630A)
3. 使用條件
1)海拔高度不超過1000M
2)周?chē)鷼鉁?40℃~10℃;
3)當空氣溫度+20℃時,相對濕度不超過95%
4)無嚴重影響觸頭盒絕緣的氣體、蒸汽、灰塵及其它爆炸性和腐蝕介質的場所。
4.技術數據和要求
1)觸頭盒同觸頭對地應能耐受工頻實驗電壓(有效性)42KV,歷時5分鐘,雷電沖擊(峰值)75KV;
2)觸頭盒在額定電流下,長期工作下出線端部溫升不超過65℃;

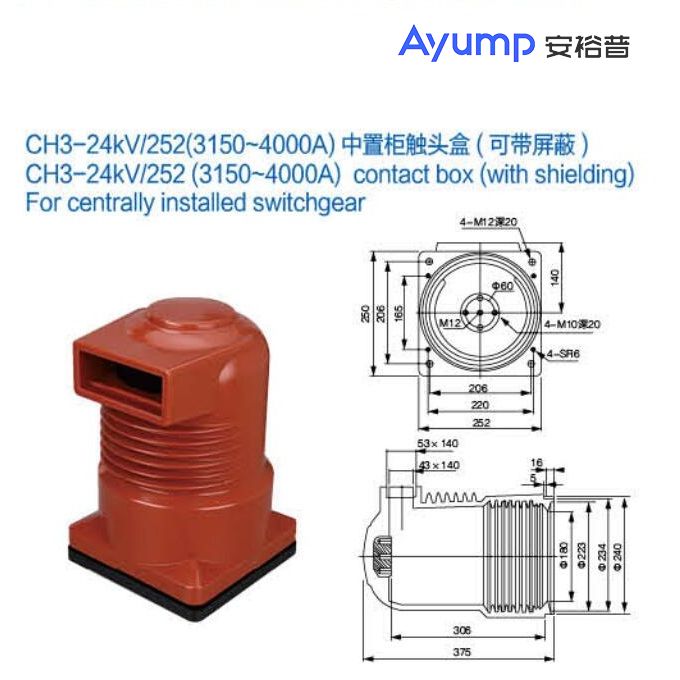

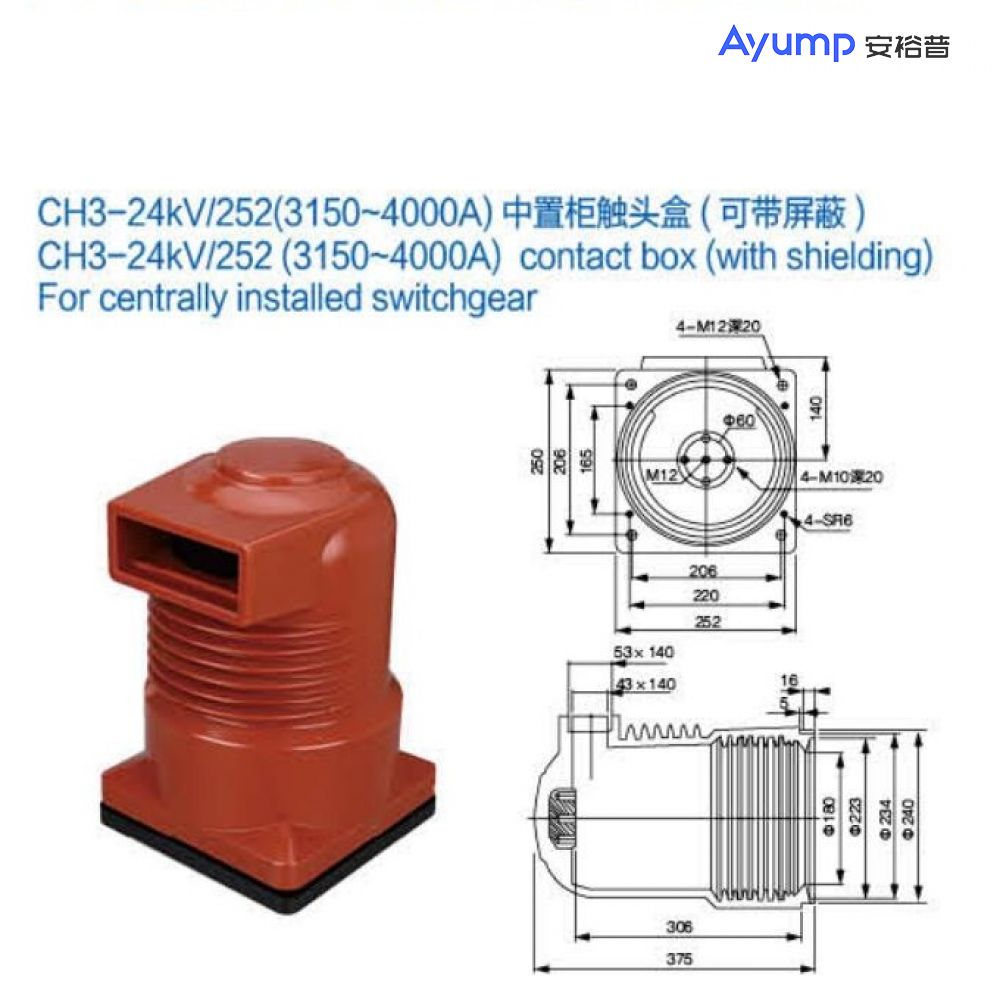

3)觸頭盒外形及安裝尺寸見附圖。
5.特點
1)光滑無毛刺:精細做工產品表面光滑無毛刺美觀
2) 頭盒用途:觸頭盒為環氧樹脂APG工藝壓力凝膠成型結構,用于各種手車式開關柜,起絕緣隔離盒聯接過渡作用。
3) 成形材料:主要為環氧樹脂材料:絕緣層采用優良環氧樹脂,具有阻燃、高強度耐磨損、耐腐蝕等特點
4) 銅排寬度:客戶可以根據自身對銅.排寬度的大小,來選定對應的產品規格。
5) 產品應用:可應用在新能源汽車、通訊機柜、電力電氣、配電柜、變頻設備等領域的相關設備中。
