1.簡介

穿墻套管又叫做穿墻管，防水套管，墻體預埋管，防水套管分為剛性防水套管和柔性防水套管。兩者主要是使用的地方不一樣，柔性防水套管主要用在人防墻，水池等要求很高的地方，剛性防水套管一般用在地下室等管道需穿管道地位置。電力上用于導電用的叫交流穿墻套管，從材質可分為干式電容型交流穿墻套管和瓷絕緣交流穿墻套管，簡稱分別為硅橡膠套管和瓷套管。

2. 適用

1）高壓穿墻套管適用于工頻交流電壓為35kV及以下電廠、變電站的配電裝置和高壓電器中，作導電部分穿過墻壁或其它接地物的絕緣和支持用。套管適用于環境溫度為-40～+40℃，不適用在足以降低套管性能的條件下，以及套管戶內部分表面凝露情況下使用。當套管環境溫度高于+40℃，但不超過+60℃時，套管的工作電流建議按環境溫度每增高1℃，額定電流負荷降低1.8%。當套管環境溫度低于-40℃以及符合GB 12944.1第5．1條中規定的最高允許發熱溫度的情況下使用時，允許其工作電流長期過載。建議按環境溫度每降低1℃，額定電流負荷增加0.5%，但增加值不應大于額定電流的20%。

2）套管按使用場所可分為戶內普通型、戶外一戶內普通型、戶外一戶內耐污型、戶外～戶內高原型、戶外一戶內高原耐污型五種類型。

（1）戶內普通型一般適用于安裝地點海拔不超過1000m戶內地區。

（2）戶外一戶內普通型一般適用于安裝地點海拔不超過1000m地區，但安裝地點應是無明顯污穢地區。

（3）戶外一戶內耐污型適用于安裝地點海拔不超過1000m，對于嚴重和特重污區用35kV套管，可選用63kV油紙電容式穿墻套管。

（4）戶外一戶內高原型適用于安裝地點海拔3000m以下地區。

（5）戶外一戶內高原耐污型適用于安裝地點海拔3000m以下污穢地區。

套管按所使用導體材料又可分為鋁導體、銅導體及不帶導體(母線式)三種類型。

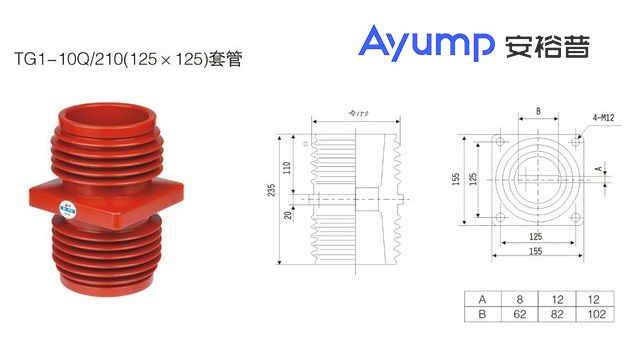

3. 結構

（1）套管由瓷件、安裝法蘭及導體裝配而成。母線穿墻套管不帶導電部分，瓷套與法蘭固定方式除35kV高原型及部分產品采用機械卡裝外，其余均用水泥膠合劑膠裝；銅導體采用定心墊圈和螺母固定，銅、鋁導電排采用定心墊圈和開口銷固定。對母線穿墻套管兩端蓋板，開口尺寸根據選用的母線規格型式自行確定。附件表面涂灰磁漆。

（2）為了提高套管的起始電暈，對20、35kV套管在結構上采用均壓措施，將靠近法蘭部位的瓷壁及兩邊的傘(棱)適當加大、加厚，在瓷件焙燒前于瓷套內腔和法蘭附近，以及靠近法蘭的第一個傘(棱)上均勻上一層半導體釉，經焙燒后使半導體釉牢固地結合在瓷壁上，并通過接觸片使瓷壁短路，大大改善電場分布，防止套管內腔放電，提高滑閃放電電壓。

（3）套管導電部分采用鋁導體，節省大量的銅材，降低成本。與母線連接的導電面積增大，克服了銅導桿接觸面積小而產生溫度過高的缺點。

（4）套管安裝法蘭分正反兩種安裝方式，除6、10kV銅導體管正裝外，其余均為反裝

4.選擇

1）、種類和型式選擇

根據裝設地點可選屋內型和屋外型，根據用途可選擇帶導體的穿墻套管和不帶導體的母

線型穿墻套管。屋內配電裝置一般選用鋁導體穿墻套管。

2）、額定電壓選擇

按穿墻套管的額定電壓砜不得低于其所在電網額定電壓的條件來選擇。當有冰雪時，3～20kV屋外穿墻套管應選用高一級電壓的產品。對3～6kV，也可采用提高兩級電壓的產品。

3）、額定電流選擇

帶導體的穿墻套管，其額定電流不得小于所在回路最大持續工作電流。母線型穿墻套管本身不帶導體，沒有額定電流選擇問題，但應校核窗口允許穿過的母線尺寸。
