LXQ(2、3) 一次消諧器系列

LXQ(2、3) 型6-35kV電壓互感器中性點用非線性電阻消諧阻尼器(簡稱消諧器),是安裝在6-35kV電壓互感器(以下簡稱壓變或PT)一次繞組Y。結線中性點與地之間的一種非線性電阻消諧阻尼器件。消諧器的產品型號- - LXQ表示按傳統外形設計的長方形的消諧器; LXQ3 表示筇三次改型設計的、電阻器外表裸露的、無須絕緣外套保護的、固柱外形的消諧器。兩者只是外形不同,電氣性能完全相同。

產品詳情

products detial


LXQ(2、3) 一次消諧器系列

LXQ(2、3) -次消諧器系列

概述

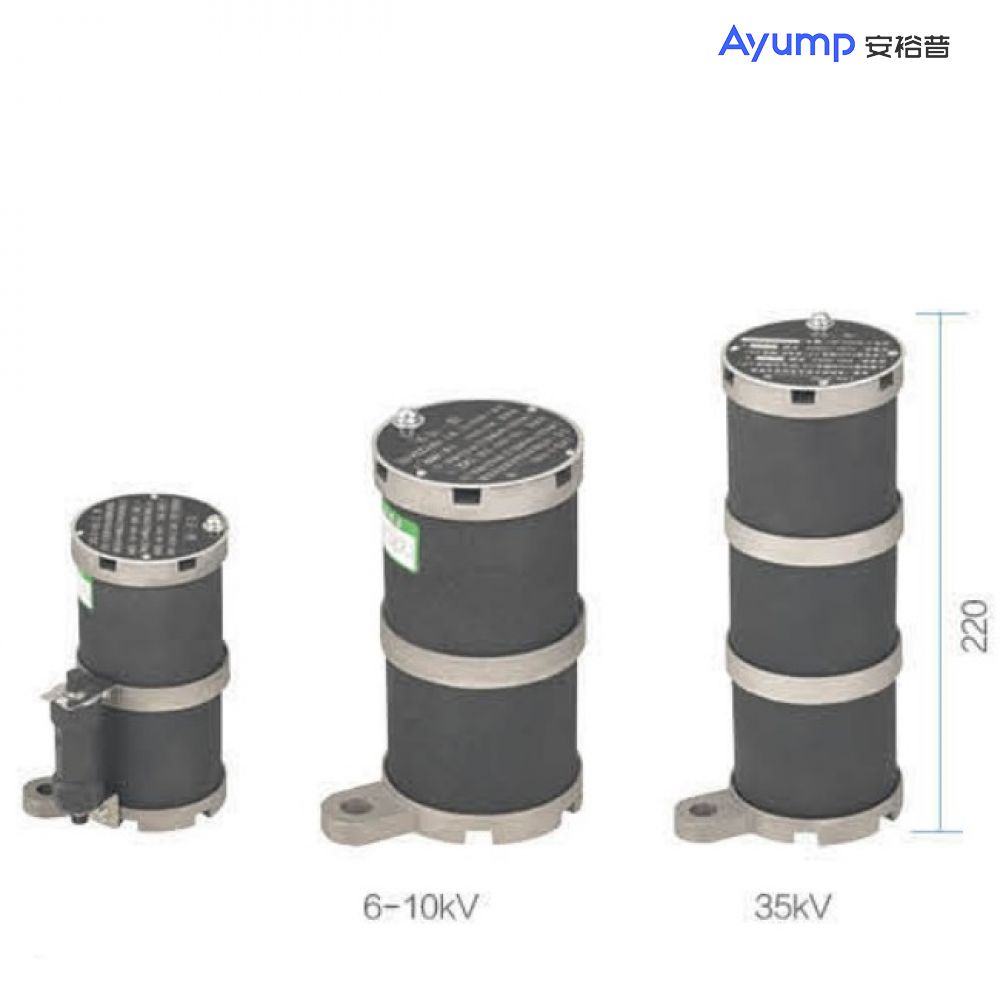

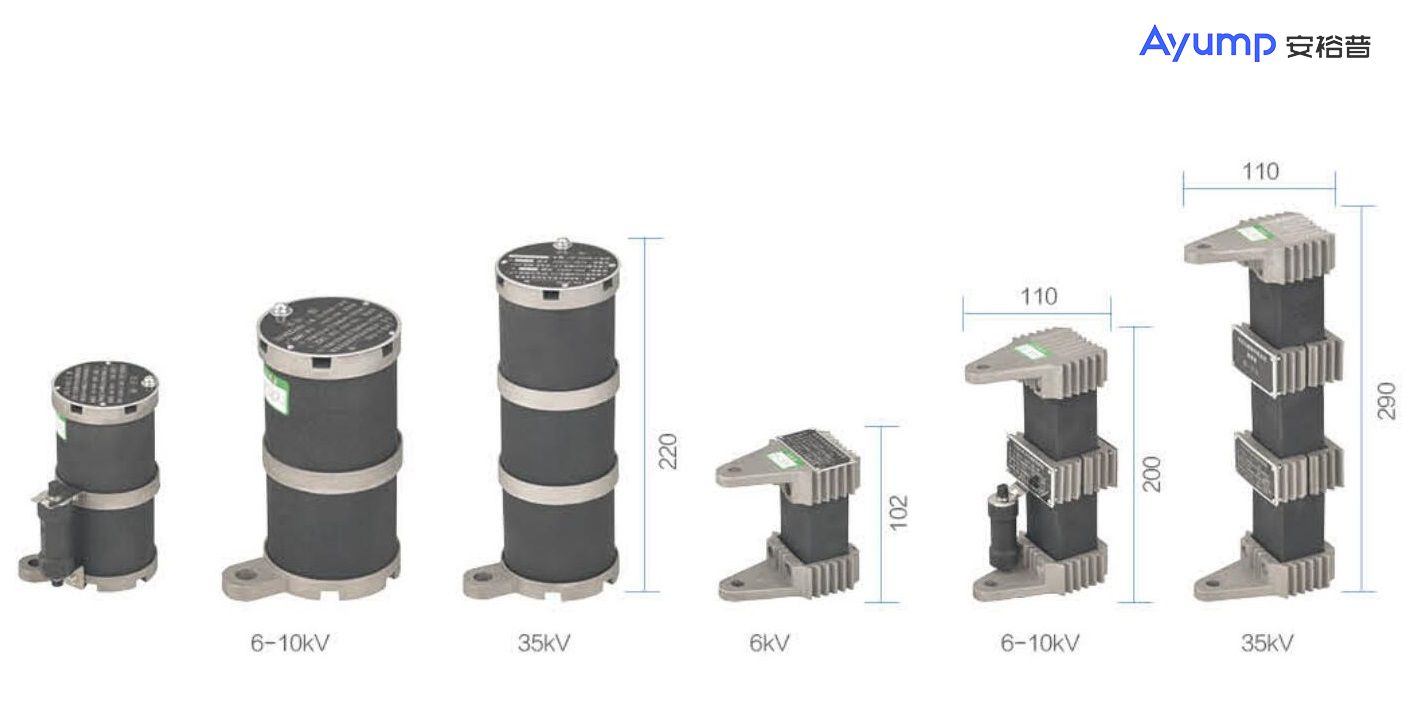

LXQ(2、3) 型6-35kV電壓互感器中性點用非線性電阻消諧阻尼器(簡稱消諧器),是安裝在6-35kV電壓互感器(以下簡稱壓變或PT)一次繞組Y。結線中性點與地之間的一種非線性電阻消諧阻尼器件。消諧器的產品型號- - LXQ表示按傳統外形設計的長方形的消諧器; LXQ3 表示筇三次改型設計的、電阻器外表裸露的、無須絕緣外套保護的、固柱外形的消諧器。兩者只是外形不同,電氣性能完全相同。

LXQ(2、3) 型6-35kV消諧器的直流電氣特性與傳統的RXQ及LXQ型消諧器相近,但結構設計從提高消諧器的熱容量出發,進行了較大的改進。消諧器采用電氣性能優異、超細顆粒酌siC為基材;經大噸位的壓機壓制成高密度的、圓餅狀的坯體;在還原氛下。經上千度的高溫?zé)Y(jié)而成,裸露的電阻器表面結構經特殊處理,能經受日曬雨淋,可直接用于戶內外。它的體積小、重量輕、散熱快、強度高、便于安裝.很受用戶青睬。

主要電氣性能

LXQ(2)型消諧是把6kV和10kV作為通用型號,性能參數(表1)

項目

LXQ(2)-10K/(6)kV

LXQ(2)-35Kv

通過AC 0.3mA峰值√2電流

電壓()峰值/2

130+30

450+100


電阻(KQ)

>450

>1800

通過AC 0.3mA峰值√2電流

電壓()峰值/2

500+100

1400+150


電阻(KQ)

(KΩ)

>180

>550

帶D型電阻器兩端工頻電壓變化

限制在3kV(峰值√2)以下

艱制在5kV(峰值√2)以下

2小時耐受的功率(W)

1.無任何明顯損壞;

2.熱容量試驗前后,U 0.3mAp和U3mAp的變化,<+10

10min通過500mA(有效值)的容量

1.無任何明顯損壞;

2.熱容量試驗前后,U0.3mAp和U3mAp的變化,<+10

 主要電氣性能

LXQ(3)型6-35kv消諧器主要性能參數(表2)

項目

LXQ(3)-6

LXQ(3)-6D

LXQ(3)-10

LXQ(3)-10D

LXQ(3-35

LXQ(3)-35D

通過AC 0.3mA峰值√2電流

電壓(V)峰值/2

170-210

280+350

840+1050

電阻(KΩ)

電壓(V)峰值/2



>170

>280

>840

通過AC 0.3mA峰值√2電流

480-600

800-100

2100-2625

電阻(KΩ)

>48

>80

>210

帶D型電阻器兩端工頻電壓變化

限制在3kV(峰值√2)以下

限制在5kV(峰值√2)以下

2小時耐受的功率(W)

>800

>800

>800

10min通過500mA(有效值)的容量

1. 無任何明顯損壞;

2. 熱容量試驗前后,U0.3mAp和 U3mAp的變化,<+10

消諧器型號的選配

適合配LXQ3型的壓變型號-全絕練

適合配LXQ3(D)型的壓變型號-半絕緣

JDZJ-6,10

JDJJ-35

JDZX6-6,10

UNE10,35

JSJW-6,10

JDJJ1-35

JDZX8-6,10,35G

UNE10

JDEJ-6,1

JKJJ2-35

JDZx9-6,10,35G

UNE10,35

JDEW-6,10

JDX6-35

JDZX1D-6,10

UNE10

JDJW-6,10G

JDX7-35

JDZX11-6,10,35

UNE35

JDZB-6,10

JDZX-35

JDZXR1-6,10


JDZX7-6,10

JDXW-35

JDZXR2-6,10


LXQ(3)型6~35kV消諧器使用環境

1.在戶外,裝在壓變的就近邊上,消諧器雖有防雨功能,不宜直接經受日曬雨淋;

2.環境溫度-40℃;

3.交流電力系統頻率為50Hz或60Hz:

4.地震烈度8度以下地區。

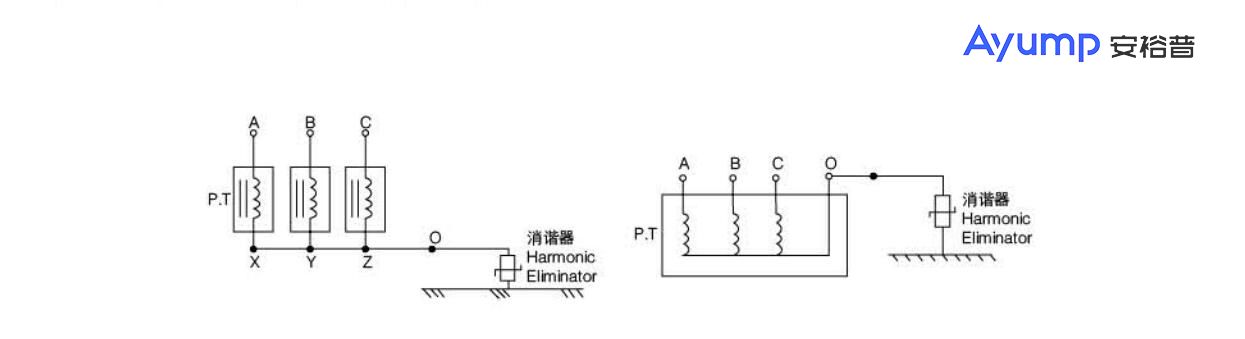

接線示意圖(見圖1)

未接消諧器前,三相五柱壓變中性點“0" 直接接地,接消諧器時。必須將中性點(0)與地?cái)嗵?,消諧器接在中性點(0)與地之間,(中性點不再直接接地)。


LXQ(2、3) -次消諧器系列接線圖

(2)三相五柱壓變(PT)時:

未接消諧器前,三相五柱壓變中性點“0" 直接接地,接消諧器時,必須將中性點(0)與地?cái)嗵?,消諧器接在中性點(0)與地之間,(中性點不再直接接地)。


×
