概述
本廠所生產的復合外套金屬氧化物避雷器系列產品依照標準GB1 1032-2000的規定，《交流無間隙金屬氧化物避雷器及行業標準 《3 -35kV 交流系統用復合外套金屬氧化物避雷器》等標準。
型號含義

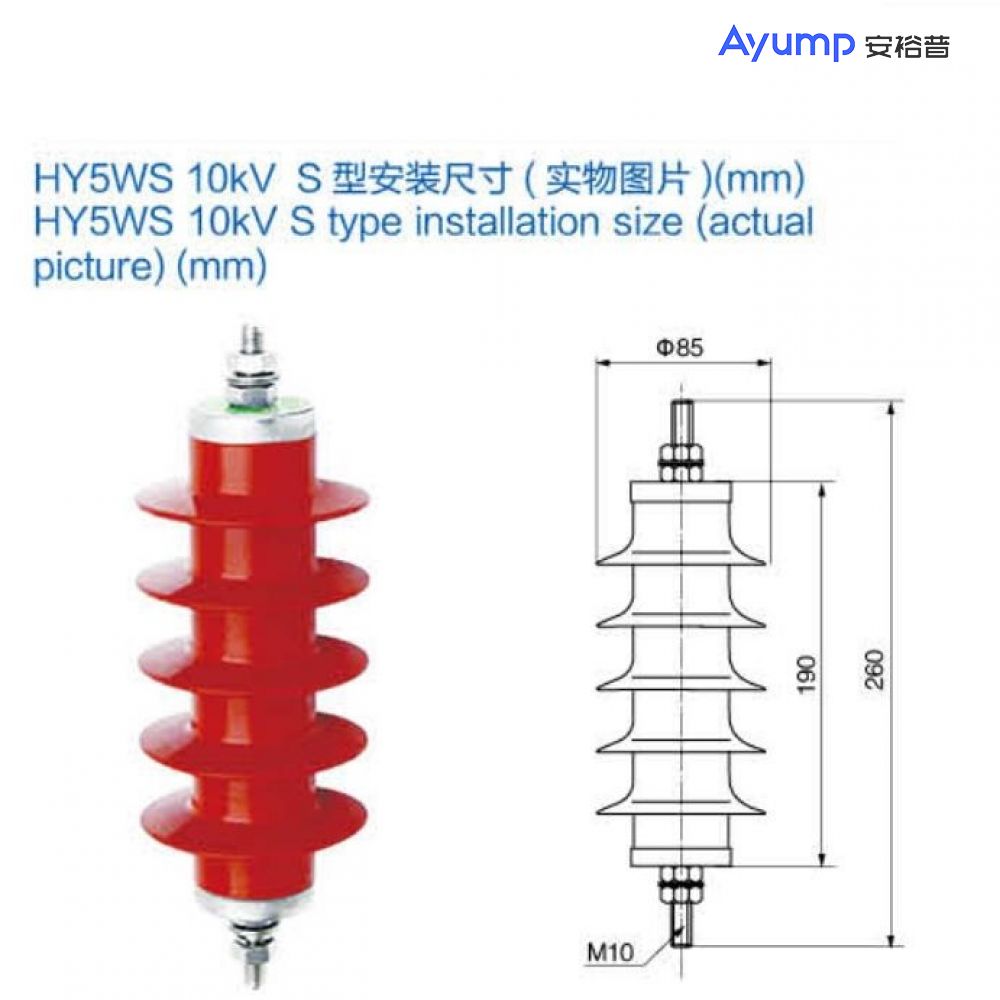

HY5WS 10kV S型安裝尺寸(實物圖片)(mm)
正常使用環境
◆環境溫度:上限+40℃，下限-40℃;
◆海撥高度:不超過2000米;
◆額定頻率: 48-62Hz;
◆地震烈度: 7度及以下地區;
◆最大風速:不超過35m/s。
產品特性
復合外套金屬氧化物避雷器用伏安特性優異的金屬氧化物非線性電阻片作為芯體，采用耐電蝕、抗氧化、彈性好、機械強度高、一次整體壓成型的硅橡膠復合材料作為絕緣外套，集中了有機復合絕緣和金屬氧化物非線性電阻片兩者的優點。產品具有:體積小，重最輕，不易碰損，便于運輸安裝，具有憎水性,耐污能力強，整體模型壓成型，無氣隙，密封性能好，性能穩定，減少運行維護，防潮防爆，無炸裂危險，適合在開關柜內使用。
使用場所
該系列復合外套金屬氧化物避雷器主要用于保護配電變壓器、箱式電站、電纜頭、柱上開關、保護性變電站電氣設備，抑制真空開關或少油開關投切電容器組產生的重燃過電壓，保護電容組免受過電損壞以及保護發電機、發動機、電機中性點的絕緣免受大氣過電壓和操作過電壓的損壞等。
主要技術參數
型號 | 額定 電壓 kVrms | 系統 標稱 電壓 kVrms | 持續 運行 電壓 kVrms | 直流1mA 參考電壓 不小于 kV | 殘壓kVetest不大于 | 2000μS方波 通流容量不小 于A | 4/10μS大電 流沖擊通流容 量不小于kA | 0.75倍直流 1mA參考電壓下 最大漏流μA | 使用場所 | ||
8/20μs雷電 沖擊電流下 | 30/60μs操作沖擊電流下 | 1/10μs陡坡 沖擊電流5kA | |||||||||
HY5WS-7.6/30 | 7.6 | 6 | 4 | 15 | 30 | 25.5 | 34.5 | 75 | 25 | 50 | 配電
|
HY5WS-12.7/50 | 12.7 | 10 | 6.6 | 25 | 50.0 | 42.5 | 57.5 | ||||
HY5Wz-7.6/27 | 7.9 | 6 | 4.0 | 14.4 | 27 | 23 | 31 | 150 | 40 | 50 | 電站
|
HY5Wz-12.7/45 | 12.7 | 10 | 6.6 | 24 | 45 | 38.3 | 51.8 | ||||
HY5WZ-42/134 | 42 | 35 | 23.4 | 73 | 134 | 114 | 154 | ||||
HY5WR-7.6/27 | 7.6 | 6 | 40 | 13.8 | 27 | 20.8 | - | 400 | 40 | 50 | 并聯補償 電容器組
|
HY5WR-12.7/45 | 12.7 | 10 | 6.6 | 23.0 | 45 | 35 | - | ||||
HY5WR-42/134 | 42 | 35 | 23.4 | 73 | 134 | 105 | - | ||||
HY2.5WD-3.8/9.5 | 3.8 | 31.5* | 2.0 | 5.6 | 9.5 | 7.6 | 10.9 | 200 | 25 | 50 | 電機 |
HY2.5WD-7.6/19 | 7.6 | 6.3* | 4.0 | 11.3 | 19 | 15.0 | 21.9 | ||||
HY2.5WS-12.7/31 | 12.7 | 10.5* | 6.6 | 18.9 | 31 | 25 | 35.7 | ||||
HY1WD-2.3/6 | 2.3 | 3.15* | - | 3.4 | 6.0 | - | - | 200 | 5 | 50 | 電機中性點 |
HY1WD-4.6/12 | 4.6 | 6.3* | - | 6.9 | 12.0 | - | |||||
HY1WD-7.5/19 | 7.6 | 10.5* | - | 11.3 | 19.0 | - | - | ||||
型號 | 額定 電壓 kVrms | 系統 標稱 電壓 kvrms | 持續 運行 電壓 kVrms | 直流1mA 參考電壓不 小于 kV | 直流 1mA(強性) 參考電壓不 小于 kV | 殘壓kVetest不大于
| 2000μS方 波通流容量 不小于A | 4/10μs大 電流沖擊通 流容量不小 于kA | 0.75倍直流 1mA參考電 壓下最大漏流 μA | 使用場所 | ||
8/20μs雷電沖擊電流下 | 30/60μs 操作沖擊電 流下 | 1/10μs陡 坡沖擊電流 5kA | ||||||||||
HY5WS-5/15 | 5 | 3 | 4 | 7.5 | 5.0 | 15.0 | 12.8 | 17.3 | 150 | 40 | 50 | 配電 |
HY5WS-10/30 | 10 | 6 | 8 | 15.0 | 10.0 | 30.0 | 25.6 | 34.6 | ||||
HY5WS-17/50 | 17 | 10 | 13.6 | 25.0 | 17.0 | 50.0 | 42.5 | 57.5 | ||||
HY5WS-5/13.5 | 5 | 3 | 4.0 | 7.2 | 5.0 | 13.5 | 11.5 | 15.5 | 200/400 | 65 | 50 | 電站 |
HY5Wz-10/27 | 10 | 6 | 8.0 | 14.4 | 10.0 | 27.0 | 23.0 | 31.0 | ||||
HY5Wz-17/45 | 17 | 10 | 13.6 | 24.0 | 17.0 | 45.0 | 38.3 | 51.8 | ||||
HY5Wz-51/134 | 51 | 35 | 40.8 | 73.0 | 51.0 | 134.0 | 114.0 | 154.0 | ||||
注: *為電機額定電壓
型號 | 額定 電壓 kVrms | 系統 標稱 電壓 kvrms | 持續 運行 電壓 kVrms | 直流1mA 參考電壓不 小于 kV | 直流 1mA(強性) 參考電壓不 小于 kV | HRVe1ost不大于 | 2000μS方 波通流容量 不小于A | 4/10μs大 電流沖擊通 流容量不小 于kA | 0.75倍直流 1mA參考電 壓下最大漏流 μA | 使用場所 | ||
8/20μs雷電沖擊電流下 | 30/60μs 操作沖擊電 流下 30/60 μs | 1/10μs陡 坡沖擊電流 5kA | ||||||||||
HY5WR-5/13.5 | 5 | 3 | 4.0 | 7.2 | 5.0 | 13.5 | 10.5 | - | 400/600 | 65 | 50 | 并聯補償 電容器組 |
HY5WR-10/27 | 10 | 6 | 8.0 | 14.4 | 10.0 | 27.0 | 21.0 | - | ||||
HY5WR-17/45 | 17 | 10 | 13.6 | 24.0 | 17.0 | 45.0 | 35.0 | - | ||||
HY5WR-51/134 | 51 | 35 | 40.8 | 73.0 | 51.0 | 134.0 | 105.0 | - | ||||
HY1.5W-0.28/1.3 | 0.8 | 0.22 | 0.24 | 0.6 | - | 1.3 | - | - | 75 | 25 | 50 | 低壓 |
HY1.5W-0.5/2.6 | 0.5 | 0.38 | 0.42 | 1.2 | - | 2.6 | - | - | ||||
HY5WD-4/9.5 | 4 | 3.15* | 3.2 | 5.7 | - | 9.5 | 7.6 | 10.7 | 400 | 65 | 50 | 發電機 |
HY5WD-8/18.7 | 8 | 6.3* | 6.3 | 11.2 | - | 18.7 | 15.0 | 21.0 | ||||
HY5WD-13.5/31 | 13.5 | 10.5* | 10.5 | 18.6 | - | 31.0 | 25.0 | 34.7 | ||||
HY5WD-17.5/40 | 17.5 | 15.8* | 13.8 | 24.4 | - | 40.0 | 32.0 | 44.8 | ||||
HY5WD-20/45 | 20 | 15.75* | 15.8 | 28.0 | - | 45.0 | 35.0 | 50.4 | ||||
HY5WD-23/51 | 23 | 18.0* | 18.0 | 31.9 | - | 1.0 | 40.8 | 57.2 | ||||
HY5WD-25/56.2 | 25 | 20.0* | 20.0 | 35.4 | - | 56.2 | 45.0 | 62.9 | ||||
HY2.5WD-4/9.5 | 4 | 3.15* | 3.2 | 5.7 | - | 9.5 | 7.6 | 10.7 | 200 | 40 | 50 | 電動機 |
HY2.5WD-8/18.7 | 8 | 6.3* | 6.3 | 11.2 | - | 18.7 | 15.0 | 21 | ||||
HY2.5WD-13.5/31 | 13.5 | 10.5* | 10.5 | 18.6 | - | 31.0 | 25.0 | 34.7 | ||||
HY1.5WD-2.4/6 | 2.4 | 1.9* | 1.9 | 3.4 | - | 6.0 | 5.0 | - | 200 | 10 | 50 | 電機中性點 |
HY1.5D-4.8/12 | 4.8 | 3.15* | 3.8 | 6.8 | - | 12.0 | 10 | - | ||||
HY1.5D-8/19 | 8 | 6.3* | 6.4 | 11.4 | - | 19.0 | 15.9 | - | ||||
HY1.5D-10.5/23 | 10.5 | 8.4* | 8.4 | 14.9 | - | 23.0 | 19.2 | - | ||||
HY1.5D-12/26 | 12 | 9.6* | 9.6 | 17 | - | 26.0 | 21.6 | - | ||||
HY1.5D-13.7/29.2 | 13.7 | 11.0* | 11.0 | 19.5 | - | 29.2 | 24.3 | - | ||||
HY1.5D-15.2/31.7 | 15.2 | 12.2* | 12.2 | 21.0 | - | 31.7 | 26.4 | - | ||||
HY5D-42/120 | 42 | 27.5 | 34.0 | 65.0 | - | 120 | 98.0 | 138 | 400 | 65 | 50 | 電鐵 |
HY5D-84/240 | 84 | 55.0 | 3.0 | 130.0 | - | 240 | 196 | 276 | ||||
注: *為電機額定電壓
