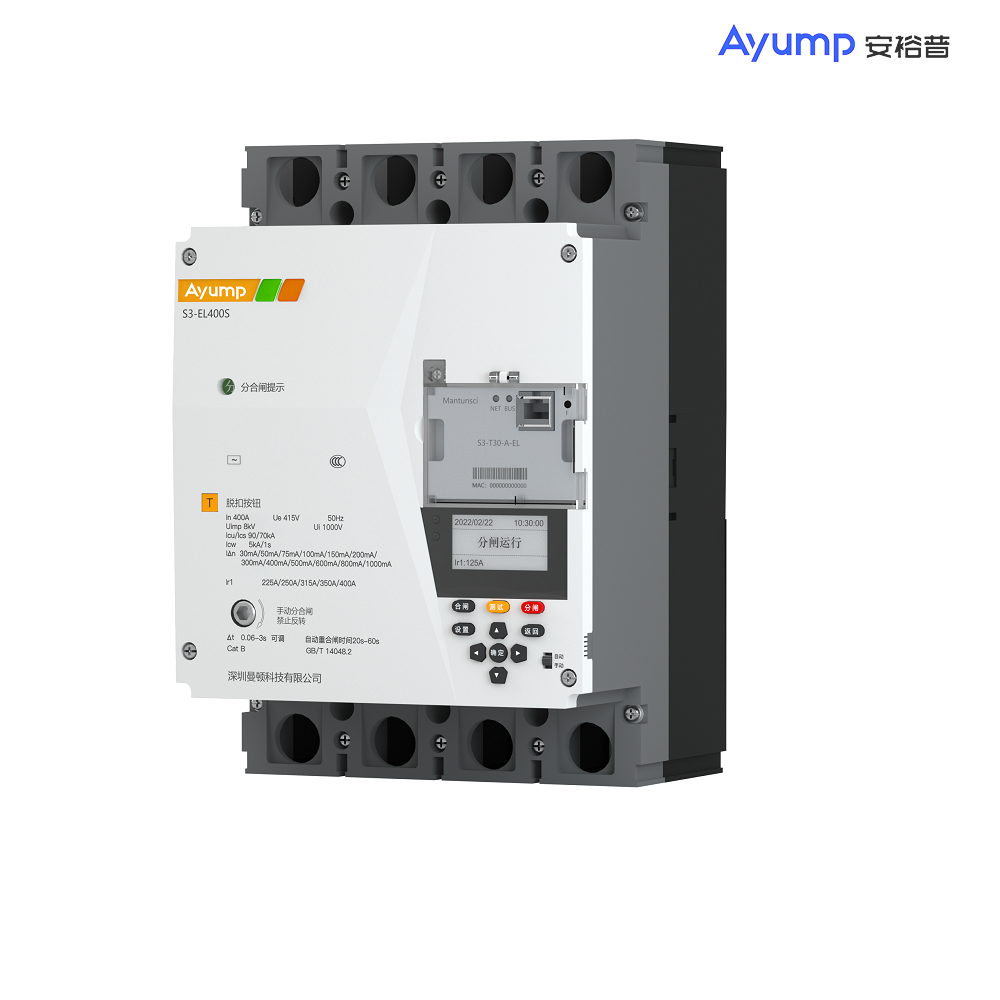

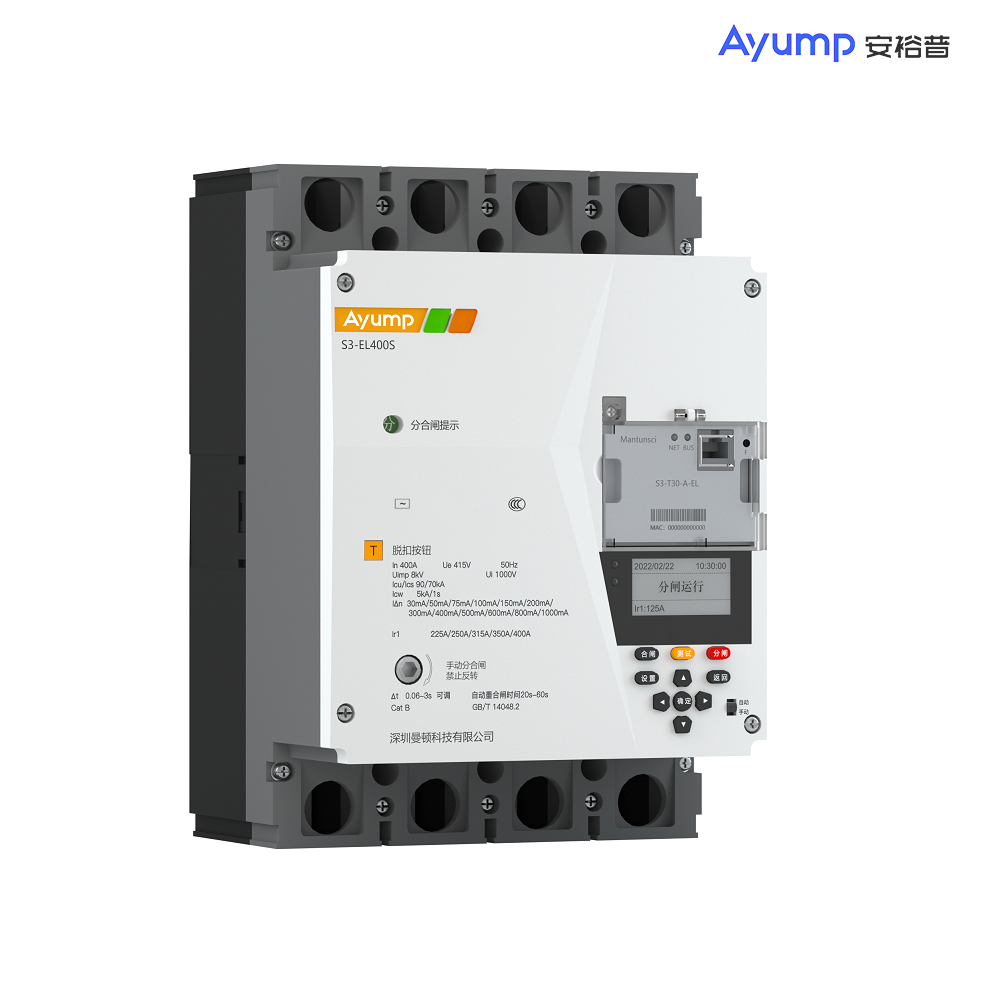

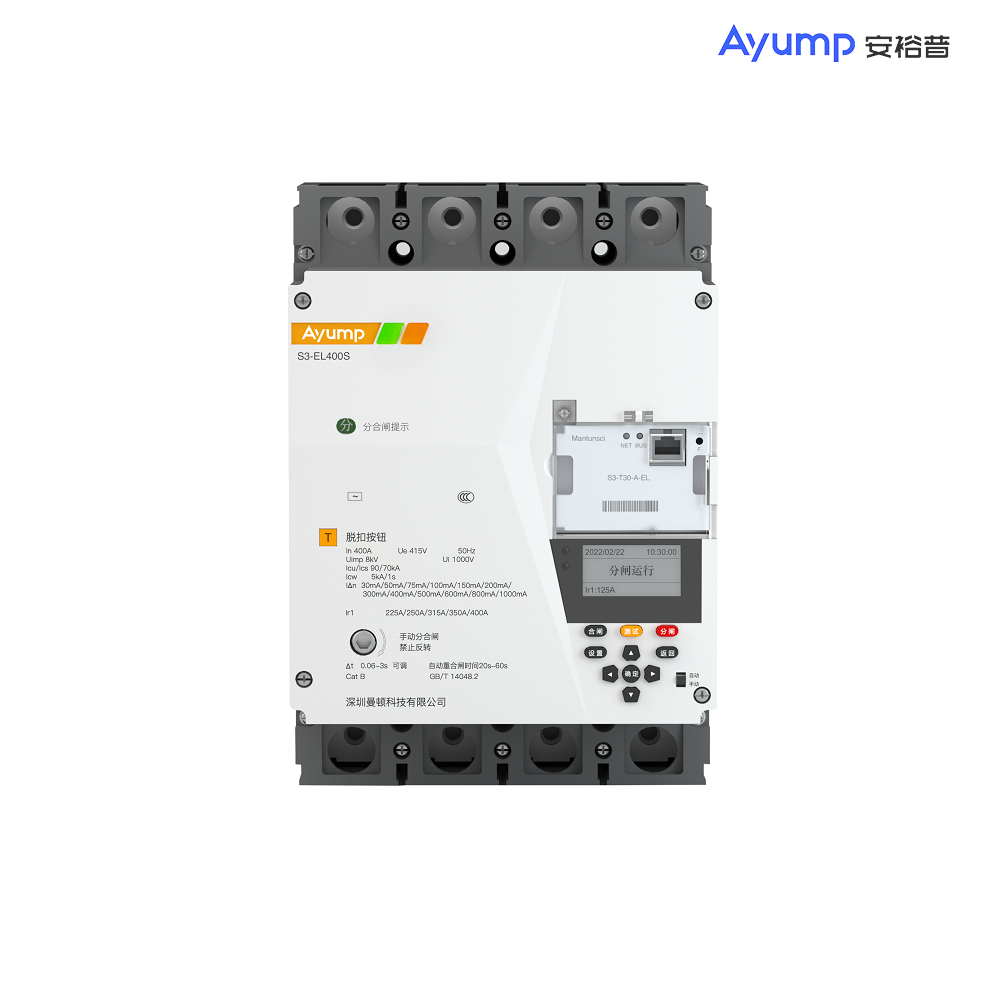

AYP-S3-EL400S
特點:
分相短路保護;分相反時限過流保護;
可現場整定電流;分相/總和設定功率過載保護;
上下端子溫度過溫預警.報警;內部溫度過溫預警、報警;缺相、三相不平衡、相序;過壓預警、報警;欠壓預警、報警;電能質量分析;
波形顯示;漏電流保護;具備光伏井網保護功能,可用于光伏發電場合主要技術參數;
極數:3P+N額定電流〔A):125、250、400.630額定極限短路分?jǐn)嗄芰?50KA、85KA
使用環境
1、安裝場所應無導電粉塵,無腐蝕性氣體,無易燃易爆氣體,無雨雪侵襲;
2、海拔高度2000m
3、環境溫度-5℃~+40℃,日平均最高溫度≤+35℃4、相對濕度≤50%(環境溫度為+40℃時)
5、安裝場所的外磁場在任何方向的磁場強度都不超過地磁場的5倍6、安裝位置應通風散熱條件良好。
AYP-S3-EL智慧塑殼技術參數
型號 | AYP-S3-EL125S | AYP-S3-EL250S | AYP-S3-EL400S | AYP-S3-EL630S |
殼架等級額定電流 | 125A | 250A | 400A | 630A |
額定絕緣電壓Ui | AC1000V | |||
額定沖擊耐受電壓 UimP | 8kV | |||
額定工作電壓Ue | 400V | 415V | ||
極數* | 3P+N〔N極不斷路) | |||
額定剩余動作電流 | 50mA,100mA,200mA,300mA,400mA,500mA,600mA,800mA,1000mA,0FF,自動 | |||
額定電流Ir1 | 50A,63A,80A,100A,125A | 100A,125A,140A,160A, 180A,200A,225A,250A | 225A,250A,315A,350A, 400A | 400A,500A,630A |
額定短路能力Icu | 50kA | 85kA | ||
額定運行短路能力lcs | 35kA | 65kA | ||
電氣壽命 | 1500 | 1000 | ||
機械壽命 | 8500 | 7000 | 4000 | |
正常工作環境溫度 | -15℃~+60℃ | |||
外殼阻燃等級 | V0 | |||
遇訊 | 支持安裕普總線協議,支持645協議,支持安裕普RS485協議,支持開關量控制,報警輸出 | |||
認證情況 | CCC | |||
接線端子 | M8,額定扭矩12N,m | M8,額定扭矩12N,m | M10,額定扭矩20N,m | M10,額定扭矩28N,m |
執行標準 | GB/T 14048,2 | |||
基本功能 | 遠程分合閘控制,高精度電參數計量功能;電能質量分析功能;波形顯示功能;故障記錄統計功能;搖信、搖調、遙控、遙測 | |||
通用保護功能 | 分相短路保護﹔分相反時限過流保護﹔分相/總和設定功率過載保護;上下端子溫度過溫預警、報警;缺相;相序;三相不平衡;過欠壓預警、報警;漏電流保護;可現場整定電流 | |||
計量精度 | 電壓,電流、功率0,5極,電能計量1級 | |||
光伏并網保護功能 | 孤島判斷、停電分?jǐn)?、監測電網狀態重合閘、尖峰平谷統計 | |||
反時限報警延時(2IrI) | 3-200s(默認5s) | |||
電流超限報警延時 | 3-15s(默認5s) | |||
反時限參數 | 1-3(默認值2) | |||
瞬時短路Ir3 | 4-14Ir1(默認值10Ir1) | |||
延時短距l(xiāng)r2 | 2-12Ir1(默認留6Ir1) | |||
延時短路延時 | 100-1000ms (默認值500ms ) | |||
聯動保護功能 | 外部合閘輸入;外部分閘輸入;外部報警輸入 | |||
報警輸入輸出功能 | 短路、過載、漏電、過流、過壓,電壓缺相、欠壓、過溫、不平衡、逆相序、電流缺相等輸出報警;外部輸入報警 | |||
通訊接口 | 可插拔物聯網關接口;RS485接口;安裕普現場總線接口 | |||
瞬時動作電流設定值lr3 | 4Ir1,5Ir1,6Ir1,7Ir1,8Ir1,9Ir1,10Ir1,11lr1,12lr1,13Ir1,14lr1 | |||
瞬時動怍特性 | 瞬時保護電流整定值lr3;脫扣電流精度(1±20% )Ir3;延時誤差±40ms | |||
短延時動作電流設定值Ir2 | 2Ir1,3Ir1,4Ir1,5Ir1,6Ir1,7Ir1,8Ir1,9Ir1,10Ir1,11lr1,12lr1 | |||
逗延時時間沒定值 | 0.1s,0.2s,0.3s,0.4s,0.5s,0.6s,0.7s,0.8s,0.9s,1.0s | |||
短路短延時動作特性 | 短路短延時保護電流整定值Ir2;脫扣電流精度(1±20%)Ir2;延時誤差±40ms |
