一、概述

TBBZ高壓無功自動補償裝置主要適用于工頻交流(50Hz)電力系統中,通過智能控制,根據供電母線的電網及負荷情況,控制系統電容器組自動跟蹤投切,進行無功功功率自動跟蹤補償,功率因數可達到0.9以上,極大的優化電能質量、節損降耗、提高輸配電系統的輸送容量,用來提高母線功率因數、改善電壓質量、降低設備及線路損耗。

二、使用環境

海拔高度: 不高1000m;

環境溫度: -25℃~+55℃;

相對濕度: 不超過85%;

運行場所不允許有爆炸危險的介質,周圍介質中不應含有腐蝕性和破壞絕緣的氣體及導電介質,不允許充滿水蒸汽及有嚴重的霉菌存在.

三、技術參數

額定電壓:6-35kV;

額定頻率:50Hz;

分組數量:1-5組;

額定容量:100-10000kvar;

電抗器參數選擇:抑制合閘涌流,電抗率為0.1-1%;

抑制5次以上諧波,電抗率為6%;

抑制3次以上諧波,電抗率為12%。

五、主要特點

裝置能在1.1倍額定工作電壓的穩態過電壓下長期運行;

裝置能在方均根值不超過1.3倍電容器組額定電流的過電流下連續運行;

裝置采用真空接觸器投切,可頻繁操作;

每組電容器設有放電線圈,在5秒內可將剩余電壓降致50V以下;

每組電容器可用繼電器保護或是微機保護控制單元,實現電容器組的過流、電壓不平衡、系統的欠壓、過壓保護。當某組電容出現故障后,可切斷本組電容器,不影響其他電容器的使用;

單臺電容器有噴逐式熔斷器保護,每組配有避雷器起操作過電壓及雷擊過電壓保護;

大屏幕液晶顯示控制器,實時顯示系統電壓、電流、功率因數;具有RS232/RS485標準通訊接口,并可實現“四遙”功能;每組可配置電抗器抑制合閘涌流或抑制諧波放大。

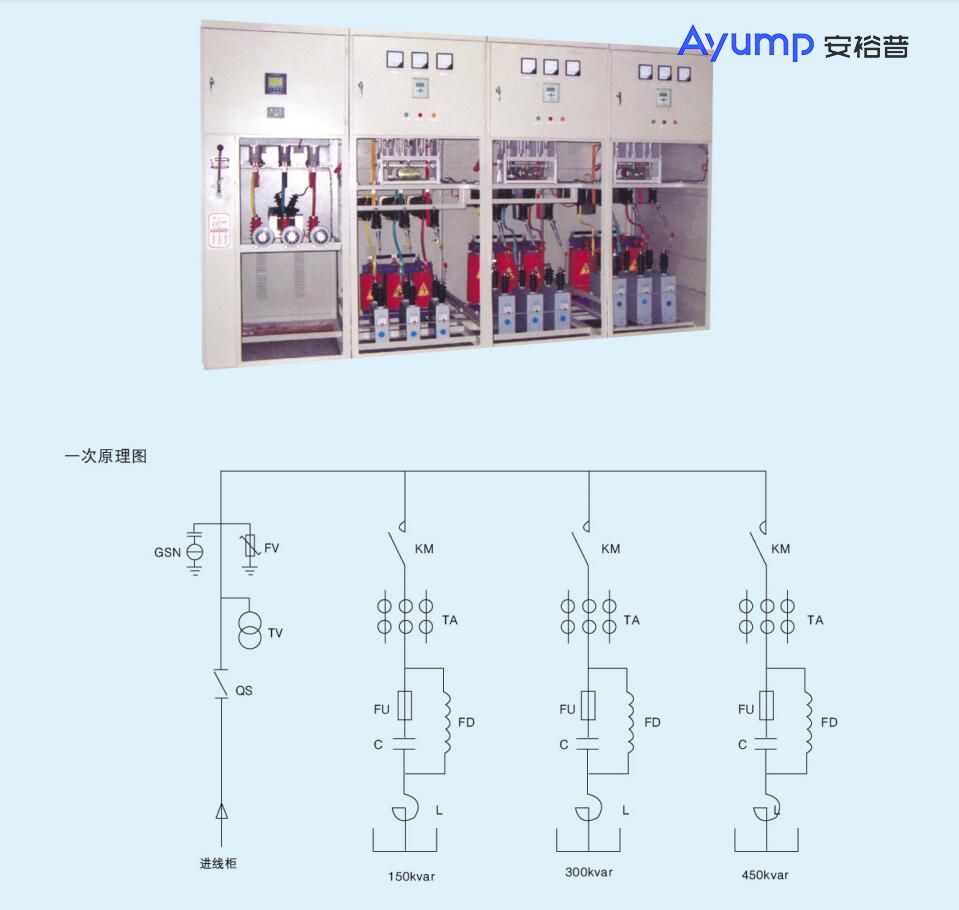

結構特征

1、跌落式熔斷器,作為短路保護并兼作隔離開關,上端從高壓線路進線,下端接避雷器及箱體;

2、避雷器,作吸收操作過電壓之用;

3、密封開關箱體,頂部是進線用套管,箱體內有電壓互感器(作真空開關操作電源及電壓保護用)、電流互感器、真空接觸器。其他控制器、指示燈等均裝在控制箱內,該箱與高壓部分隔離;

4、電容外置式,箱體側面有出線套管,電容分布在箱體一側,分別接到此出線套管上。箱體頂部是防雨蓋,并有吊環作吊裝之用,開關箱體安裝在兩電桿之間的平臺上,控制箱固定在電桿上;

5、取樣用電流互感器,在線路中A相安裝專用的戶外開啟式電流互感器。
