KYN61-40.5(Z)鎧裝移開式交流金屬封閉開關設備
一,應用
KYN61-40.5(Z)是指鎧裝移開式交流金屬封閉開關柜(以下簡稱開關柜)系三相交流量50Hz、額定電壓40.5kV單母線和單母線分段系統的戶內成套配電裝置。作為發電廠、變電所及工礦企業、鐵路運輸、高層建筑的變配電中作為接受和分配電能之用,對電路起到控制、保護和監測等功能,具有、操作靈活、電氣性能可靠、使用壽命長、檢修方便、等特點。還可使用于頻繁操作的場所。具備完善的“五防”功能。
二,型號及說明
K-金屬鎧裝式
Y-移開式(手車式)
N-戶內用
61--設計序號
40.5/-額定電壓
口-操作機構類別
口-特殊使用條件
口-額定電流
-口口-額定短路開斷電流
三,使用環境
1.周圍空氣溫度上限:+40℃、下限:-10℃、日平均溫度不超過35℃;
2.海拔高度不超過1000m;
3.相對環境濕度日平均不大于95%,月平均不大于90%;
4.地震烈度不超過8級;
5.水蒸氣壓力日平均值不超過2.2Kpa,月平均值不超過1.8kpa;
6.無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。
特殊工作條件:在超過規定的正常的環境條件下使用時,由用戶和制造廠協商。
四,技術參數
序號 | 項目 | 單位 | 參數 | ||
1 | 額定電壓 | KV | 40.5 | ||
2 | 額定頻率 | Hz | 50(60) | ||
3 | 主母線的額定電流 | A | 1250,1600,1200 | ||
4 | 分支母線額定電流 | A | 630/1250/ 1600 | ||
5 | 額定絕緣等級 | 工頻耐壓值,1min(有效值) | 相間、相對地 | KV | 95 |
斷口間 | KV | 115 | |||
雷電沖擊、耐受電壓 (電壓峰值) | 相間、相對地 | KV | 185 | ||
斷口間 | KV | 215 | |||
輔助控制電路的工頻耐受耐壓 | V | 2000 | |||
6 | 額定短路斷斷電流 | KA | 25/31.5/40 | ||
7 | 額定短路閉合電流(峰值) | KA | 63/80 | ||
8 | 額定短時耐受電流(4S) | KA | 25/31.5/40 | ||
9 | 額定峰值耐受電流 | KA | 63/80 | ||
10 | 分裂電路和輔助電路的額定電壓: | V | DC 24,36,48,60,110,220, AC 110,220V | ||
11 | 防護等級 | 當斷路器的門打開時,外殼IP4X、IP2X、IP3X | |||
12 | 外形尺寸(寬×深×高) | mm | 1400(1200)*2800(2600)*2600(*包括一個內部的數字六氟化硫手推車方案) | ||
13 | 重量 | kg | ~2300 |
組成結構
開關設備柜體結構采用組裝式、斷路器采用手車落地式結構;配用全新型復合絕緣真空斷路器、并且有良好的互換性;手車車架中裝有絲杠螺母推進機構,可輕松移動手車,并防止誤操作而損壞推進機構;主開關、手車、開關柜門之間的聯鎖均采用強制機械閉鎖方式,滿足“五防”功能;所有的操作均可在柜門關閉狀態下進行;電纜室空間充裕,可連接多根電纜;快速接地開關用于接地和回路短路;外殼防護等級IP3X,手車室門打開狀態下,防護等級IP2X。
五,主要特點
1.柜體采用優質冷軋鋼板組裝而成,精度高,易于批量生產。
2.配用全新型復合絕緣真空斷路器,斷路器采用手車落地式結構,并具有互換性好,更換簡單的特點。
3.手車架中裝有絲桿螺母推進機構可輕松移動手車,并能防止誤操作而損壞推進機構。
4.所有的操作均在柜門關閉狀態下進行。
5.主開關、手車、柜體之間的聯鎖均采用強制性機械閉鎖方式,滿足"五防"功能。
6.斷路器室、母線室和電纜室上方均設有泄壓蓋板。
7.主回路采用絕緣母線,相間及連接頭配用阻燃材料注塑而成的絕緣套,主母線為分段母線,相鄰柜間;用母線套管隔開,能有效防止事故蔓延。
8.電纜室空間充裕、可連接多根電纜。

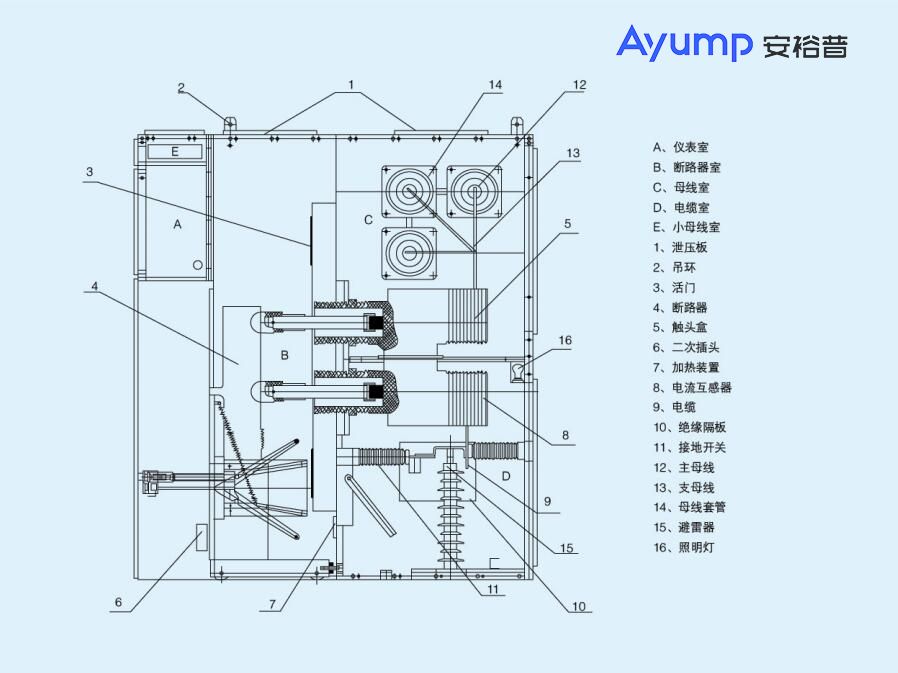

六,設備結構圖
