AYP-S3-F-1P智慧微斷

AYP-S3-F-1P智慧微斷適用于戶內,交流 50Hz,額定電壓 220V,額定電流不超過 63A 的建筑物及類似場所的工業、商業、民用建筑及基礎設施等領域低壓終端配電提供隔離保護,亦可用于不頻繁的通斷操作。

產品詳情

products detial


概述及原理

本產品適用于戶內,交流 50Hz,額定電壓 220V,額定電流不超過 63A 的建筑物及類似場所的工業、商業、民用建筑及基礎設施等領域低壓終端配電提供隔離保護,亦可用于不頻繁的通斷操作。

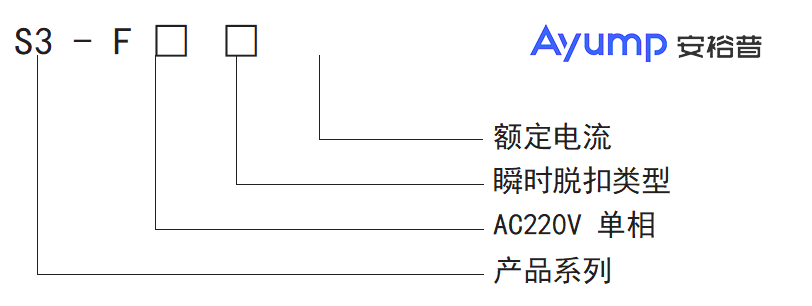

斷路器的型號及含義


適用工作環境及安裝條件

環境溫度:-15℃~ 40 ℃

空氣相對濕度:≤ 95%(不凝露) 海拔≤ 2000m

污染等級:2 級

無顯著振動和沖擊的地方

符合標準

GB/T 10963.1

產品特點

短路保護:線路短路時,斷路器 0.04s 斷電保護;

C 型瞬時脫扣電流:

額定電流 In(A)

起始狀態

檢驗電流 A

規定時間 t

預期結果

檢驗環境溫度

所有值

冷態

5In

t ≤ 0.1S

不脫扣

30℃~ 35 ℃

所有值

冷態

10In

t < 0.1S

脫扣

30℃~ 35 ℃

D 型瞬時脫扣電流 :

額定電流 In(A)

起始狀態

檢驗電流 A

規定時間 t

預期結果

檢驗環境溫度

所有值

冷態

10In

t ≤ 0.1S

不脫扣

30℃~ 35 ℃

所有值

冷態

14In

t < 0.1S

脫扣

30℃~ 35 ℃

分?jǐn)嚯娏鳎簂cs = lcn ≥ 10000A過流

(過載)保護:

額定電流 In(A)

起始狀態

檢驗電流 A

規定時間 t

預期結果

檢驗環境溫度

>63A



冷態



1.13In

t≤ 2h



不脫扣



30℃~ 35 ℃

≤ 63A

t≤ 1h

>63A



熱態



1.45In

t≤ 2h



脫扣



30℃~ 35 ℃

≤ 63A

t< 1h

≤ 32A



冷態



2.55In

1s <t< 60s



脫扣



30℃~ 35 ℃

> 32A

1s < t < 120s

功率限定:達到限定功率,5s 后斷路。

手自動一體控制:手機遙控,可以按鍵自動控制,也可以通過手動推桿控制通斷。采用簡捷方便的 TH35mm 標準安裝軌安裝。


主要性能指標

額定電壓:AC220V

額定電流:63A、40A、32A、25A、20A、16A、10A

脫扣特性:C 型瞬時脫扣電流,5-10In

D 型瞬時脫扣電流,10-14In

接線能力

25 mm2 及以下導線


產品選型表



型號



級數



脫扣類型



額定電流(A)



安裝占位

AYP-S3-FC63

AYP-S3-FD63



1P

C

D



63



1.5P

AYP-S3-FC40

AYP-S3-FD40



1P

C

D



40



1.5P



AYP-S3-FC32

AYP-S3-FD32



1P

C

D



32



1.5P



AYP-S3-FC25

AYP-S3-FD25



1P

C

D



25



1.5P



AYP-S3-FC20

AYP-S3-FD20



1P

C

D



20



1.5P

AYP-S3-FC16

AYP-S3-FD16



1P

C

D



16



1.5P

AYP-S3-FC10

AYP-S3-FD10



1P

C

D



10



1.5P
