一、組成和應用

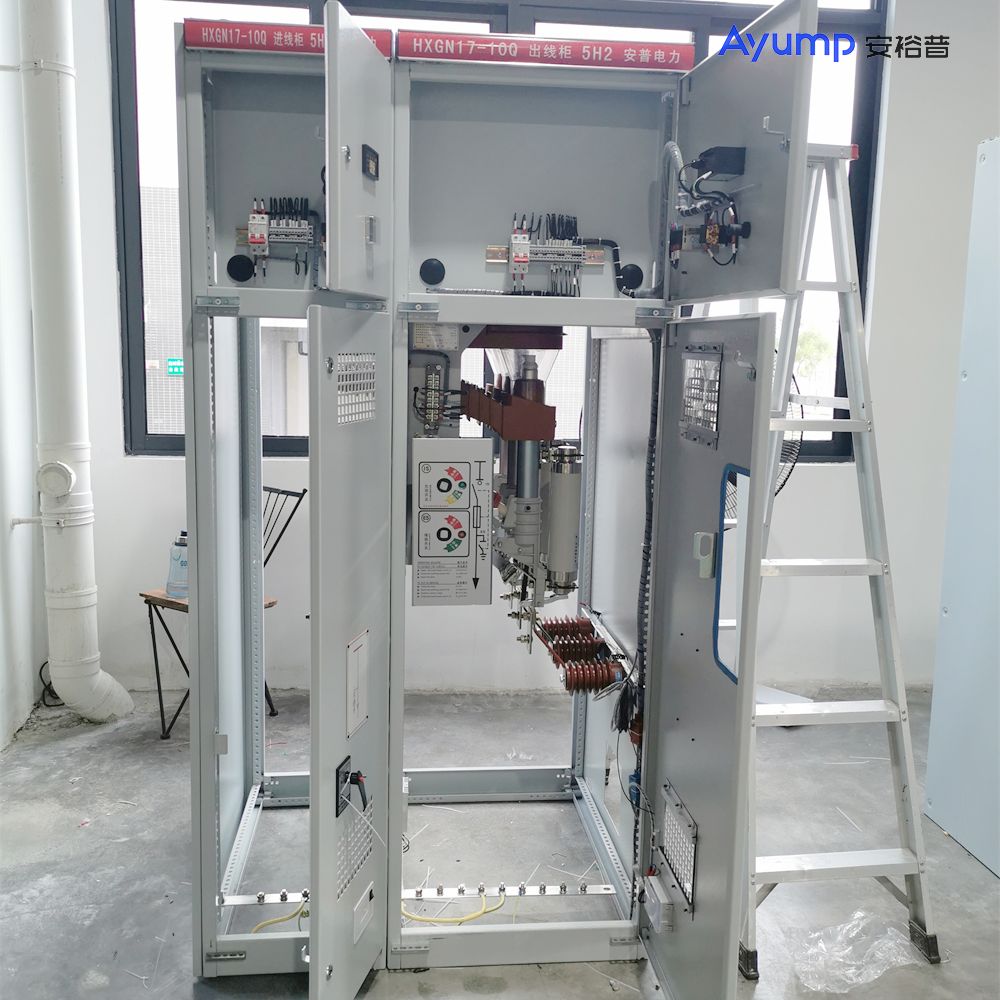

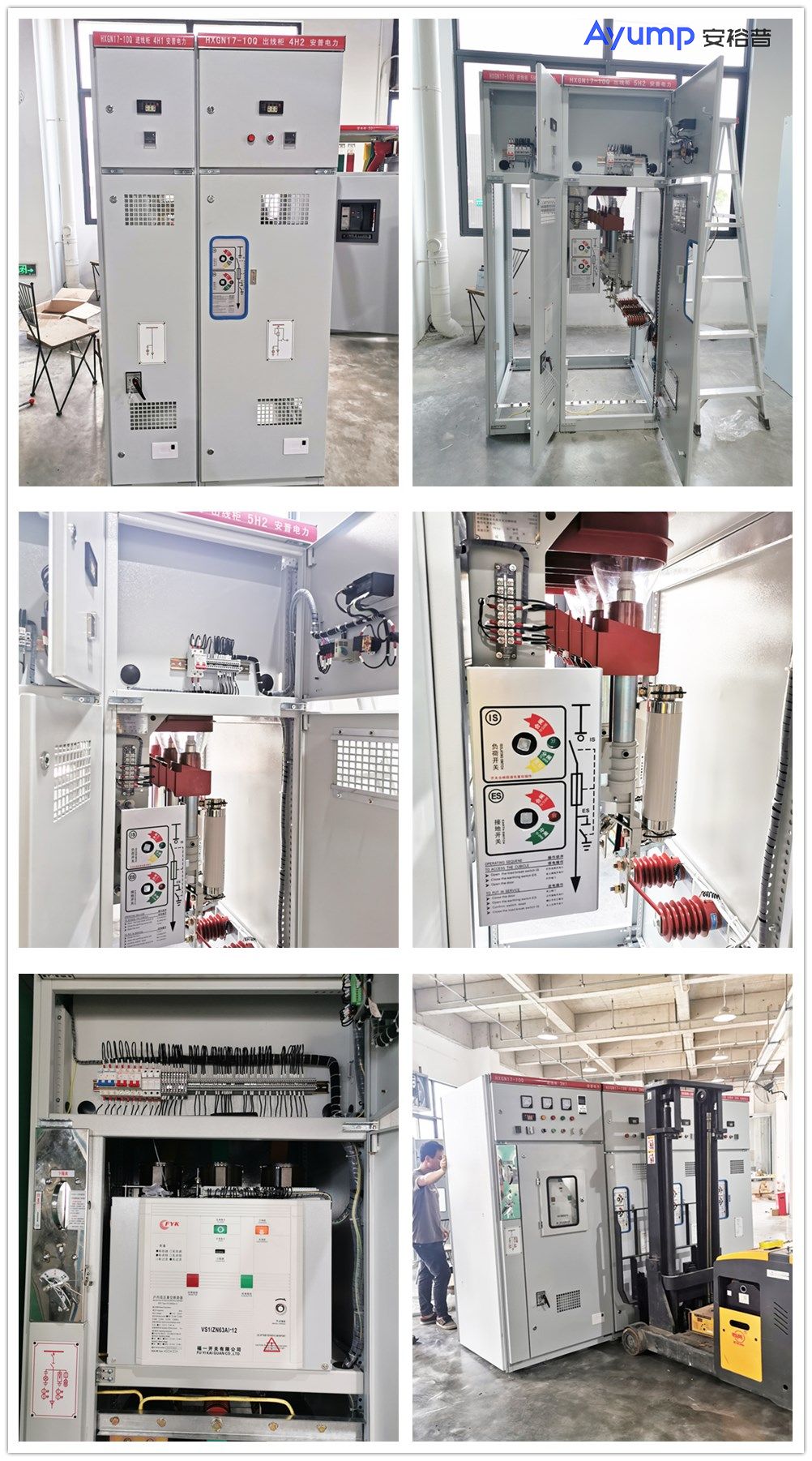

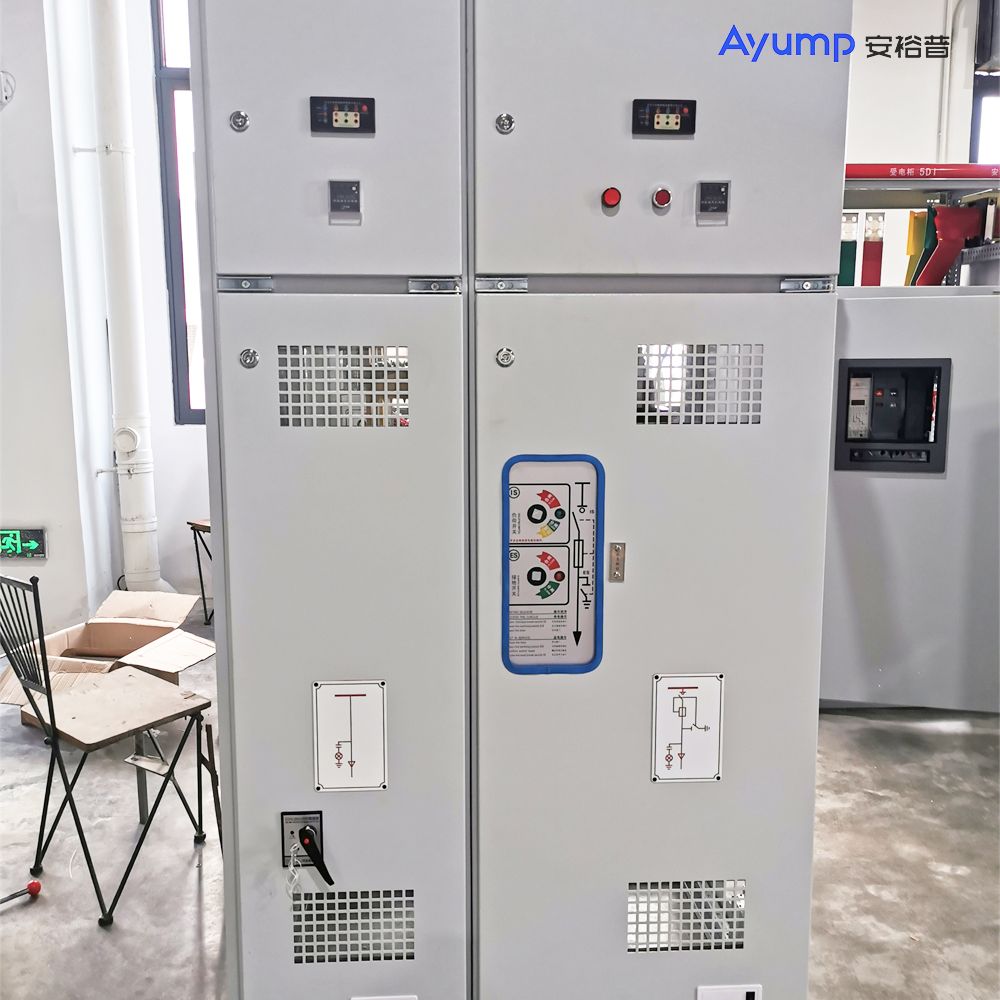

HXGN17-10Q箱式固定交流金屬封閉開關設備（簡稱環網柜）整額定電壓12kv。額宦頻率50Hz的交流高壓成套電器裝置,主要用于三相交流環網,終端配電網和工業用電設備,起接受、分配電能和等作用,它也適于裝備入箱式變電站。本設備廣泛用于城市電網改造,住宅小區,高層建筑,工礦,賓館,商場,機場,鐵路,油田,碼頭,高速公路以及臨時性用電設施等戶內外場所。
二、型號及說明
HXGN17-10Q：H，環網，X，箱式，G，固定式，N，室內，17，設計序號，10Q：10KV開關柜
三、使用環境
1.周?chē)諝鉁囟龋?15℃-+40℃;
2.海拔高度：1000m及以下;
3.濕度條件：日平均值不大于95%,水蒸氣壓力日平均值不超2.2kPa;
月平均值不大于90%,水蒸氣壓力月平均值不超過1.8kPa,
4.地震烈度：不超過8度;
5.沒有腐蝕性或可燃性氣體等明顯污染的場所。
注：超出上述正常使用條件時,用戶可與本公司協商。
四、技術參數
項 目 | 單位 | 參 數 | ||
額定電壓 | kV | 12 | ||
額定電流 | A | 400 ～630 | ||
額定頻率 | Hz | 50 | ||
額定 | 額定1min 工頻耐受電壓（有效值） | 相間、相對地 | kV | 42 |
斷口間 | 48 | |||
額定雷電沖擊耐受電壓（全波峰值） | 75 | |||
額定有功負載開斷電流、額定閉環開斷電流 | A | 400 ～630 | ||
額定電纜充電開斷電流 | A | 10 | ||
額定短時耐受電流 | kA | 20 | ||
額定峰值耐受電流 | kA | 31.5 ～50 | ||
機械壽命 | 次 | 2000 | ||
防護等級 | IP2X | |||
外形尺寸( 寬× 深× 高) | mm | 600X 900X1900 | ||
(真空斷路器)
序號 | 名稱 | 單位 | FN12-10 | Fzn25-12 | ||
1 | 額定電壓 | KV | 12 | |||
2 | 1min 工頻耐受電壓 | KV | 對地及相間42;隔離斷口48 | |||
3 | 雷電沖擊電壓（峰值） | KV | 對地及相間75;隔離斷口85 | |||
4 | 額定頻率 | Hz | 50 | |||
5 | 主母線額定電流 | A | 630 | |||
6 | 負荷開關 | 額定電流 | A | 630 | ||
7 | 額定電流下電壽命 | KVA | 不小于100 | |||
8 | 開斷空載變壓器容量 | KA/s | 1250 | |||
9 | 額定熱穩定電流 | KA | 20/4;接地開關20/2 | |||
10 | 額定動穩定電流（峰值） | KA | 50 | |||
11 | 額定短路關合電流 | 次 | 50 | |||
12 | 熔斷器額定電流 | A | 100 | |||
13 | 額定轉移電流 | A | 1500 | 2000 | ||
14 | 組合電器 | 額定短路開斷電流 | KA | 對地及相間75;隔離斷口85 | ||
15 | 31.5 | |||||
16 | 機械壽命 | 次 | 2000 | 10000 | ||
17 | 輔助回路1min工頻耐壓 | KV | 2 | |||
18 | 電動操動機構工作電壓 | V | 交直流220;110 | |||
19 | 防護等級 | IP2X | ||||

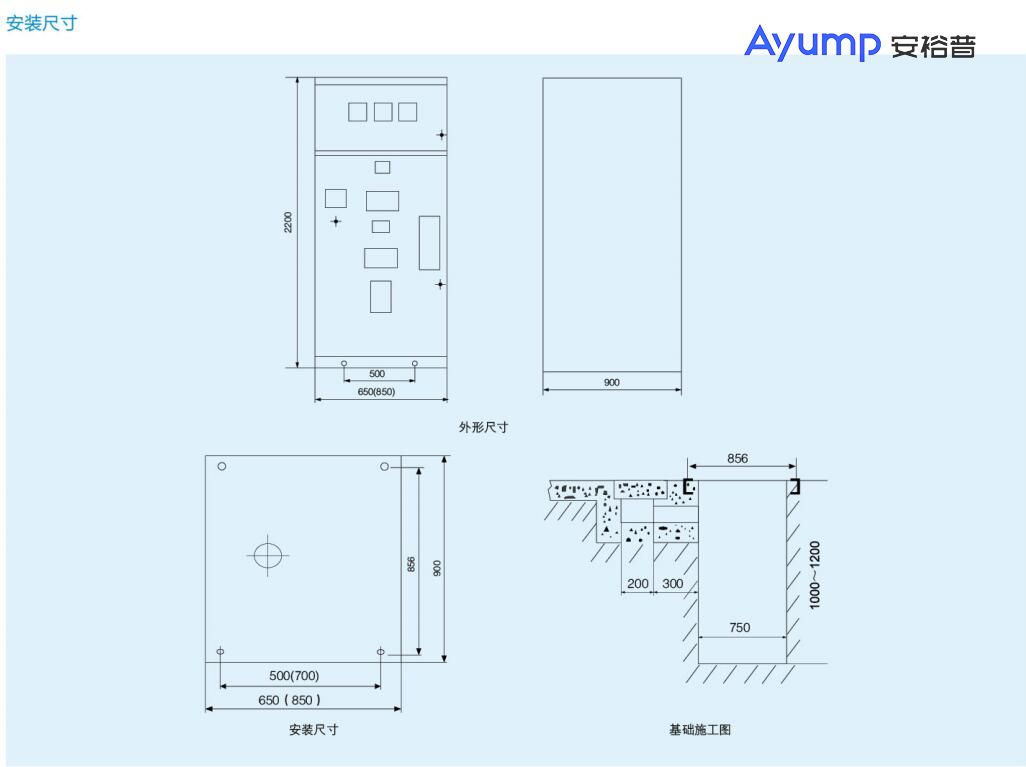

20 | 外形尺寸(寬X深X高) | mm | 650(850)X900X2000(2200) | |||
