一、概述

 XGN2- 12 型交流高壓金屬封閉開關設備適用于三相交流 50HZ ,額定電壓 12KV 的戶內高壓配電裝置。廣泛應用于工業及民用電纜環網及供電終端,作為接收和分配電能之用,結構簡單、操作靈活、安裝方便、聯鎖可靠等特點。

XGN2- 12(Z) 箱型固定式交流金屬封閉開關柜,按國家標準 GB3906 《 3 ~ 35kv 交流金屬封閉開關設備 》 設計,符合國際電工委員會 IEC298 《 交流金屬封閉開關設備和控制設備 》 標準,滿足 DL402 、 DL404 標準,達到‘五防“閉鎖要求.

二,型號及說明

X-箱式開關設備

G-固定式

N-戶內裝置

2-設計序號

-口-額定電壓kv

口/-主開關特征(真空,少油,負荷開關)

口-操作機構類型:T:彈簧操作  D:電磁操作

口-額定電流A

口-額定熱穩定電流KA

三,使用環境

1.戶內、環境溫度：上限+40℃ 下限- 10 ℃

2 .相對濕度：日平均值不大于 95 %。,月平均值不大于 90%。

3 .海拔高度：不超過 1000m.

4 .地震烈度：不超過 8度.

5 .設備應安裝在無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。

四,技術參數

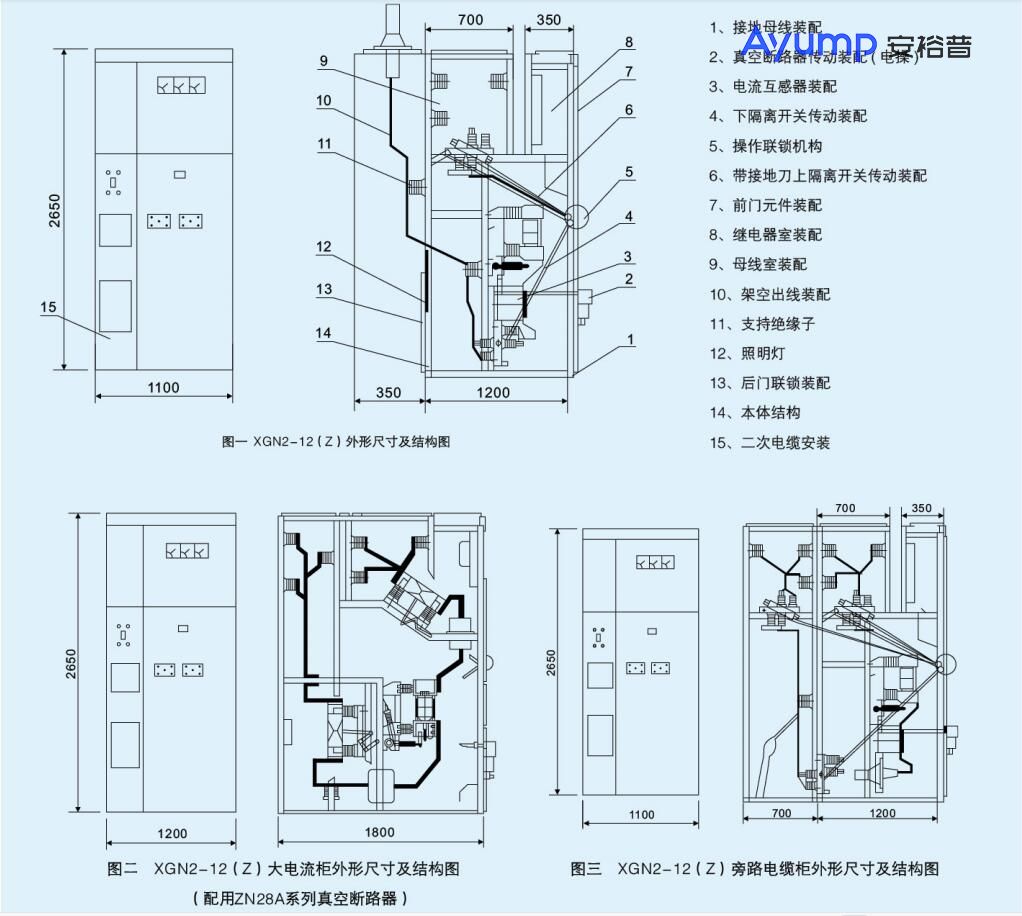

五,主要特點

 1 、內置真空斷路器,采用真空滅弧室、免維護、壽命長、操作次數可達到 10000 次,也可根據用戶要求內置負荷開關或熔斷器;

2 、采用先進科學的輕型設計、體積小,

3 、配帶智能控制器,可設置過流速斷保護、失壓自動跳閘、來電延時自動重合、瞬時性故障自動復位、永久性故障自動閉鎖等多種保護功能,并且可實時上傳各種數據。

六,操作簡介

1 、停電操作

分斷斷路器--將閉鎖機構上的小手柄扳到分斷閉鎖位置---將閉鎖機構專用操作棒插入閉鎖機構上的下隔離操作孔內,從上往下拉,拉到下隔離分斷位置--取出操作棒,再插入閉鎖機構上的上隔離操作孔內,從上往下拉,拉到上隔離分閘位置,再將操作手柄插入閉鎖機構的接地開關操作孔內,從下往上推,使接地開關合閘--將閉鎖機構上的小手柄扳到檢修位置--打開前門--取出后門程序鎖鑰匙,打開后門--停電操作完畢。

2 、送電操作

將后門關好鎖定,取出鑰匙并放入前門內--關閉前門,將閉鎖機構上的小手柄扳到”分斷閉鎖”位置,自動鎖定了前門--將操作棒插入閉鎖機構上的接地開關操作孔內,從上往下拉,使接地開關分閘--取出操作棒,插入閉鎖機構上的上隔離孔內,從下往上推,推到上隔離閉合位置--取出操作棒插入閉鎖機構上的下隔離操作孔內,從下往上推,推倒下隔離閉合位置--將手柄扳到”工作”,位置,這時可將斷路器合閘。

七,訂貨須知

訂貨時請?zhí)峁┰O備型號及下列資料：

1 、產品的全型號及負載設備類型、工況及相關參數,

2 、設備表面顏色

3 、若有其它特殊要求（如增加防護等級、使用環境比較特殊,可與我公司協商訂貨）
