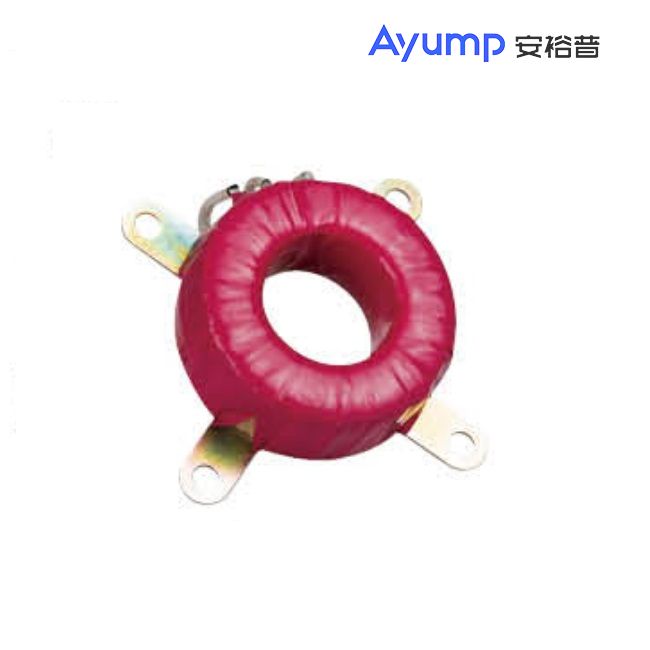

LZW8-10斷路器專用電流互感器

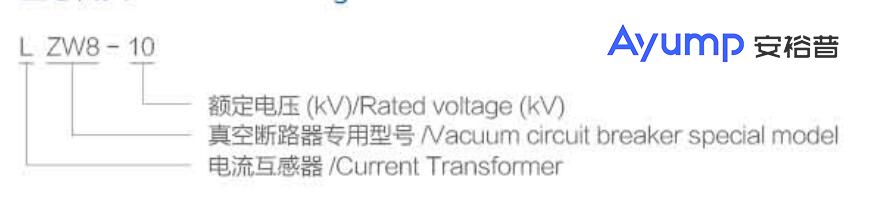

型號含義
技術參數
◆額定絕緣水平: 0.5/3kV; ◆負荷的功率因數: COSφ=0.8( 滯后); ◆額定二次電流: 5A或1A; ◆額定頻率: 50或60Hz; : ◆污穢等級:II級; ◆環境溫度:最低溫度-5℃，最高溫度40℃，日均溫不超過30℃; ◆海拔高度:≤1000米; ◆產品標準: GB20840.1 GB20840.2。 |
技術參數表
型號 | 額定一次電流 (A) | 額定二次電流 (A) | 準確級及額定輸出 (VA) | 額定絕緣水平 (kV) |
10P(10P) | ||||
LZW8-10 | 20-30-50 | 5(1) | - | 0.5/3 |
50-100-150 | 5/10/10 | |||
100-200-300 | 10/15/15 | |||
200-300-400 | 10/15/15 | |||
200-400-600 | 10/15/20 | |||
600-1000-1200 | 20/30/40 |
注: 1)可根據用戶需求支座特殊規格或高精度產品; 2)該電流互感器在適用過程中只能適用其中一個變比，幾個變比不能同時使用; 3)該型電流互感器可實現A. B. C想保護及零序接地保護。 |

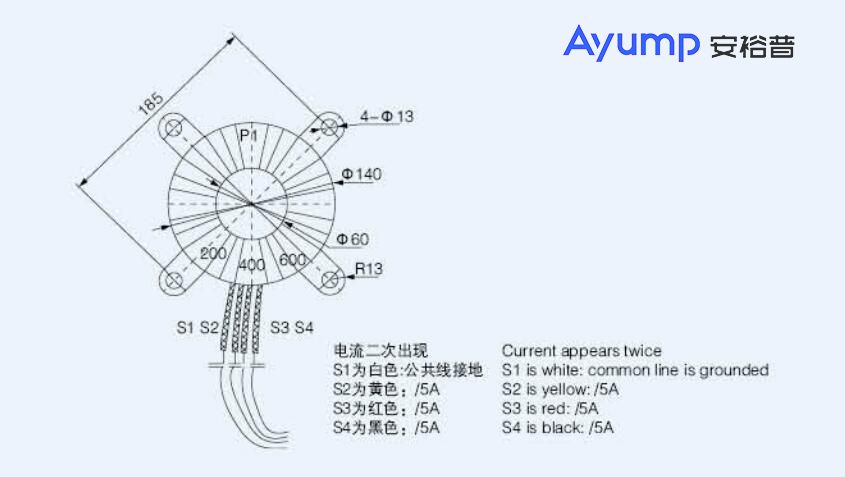

外形及安裝尺寸 mm
