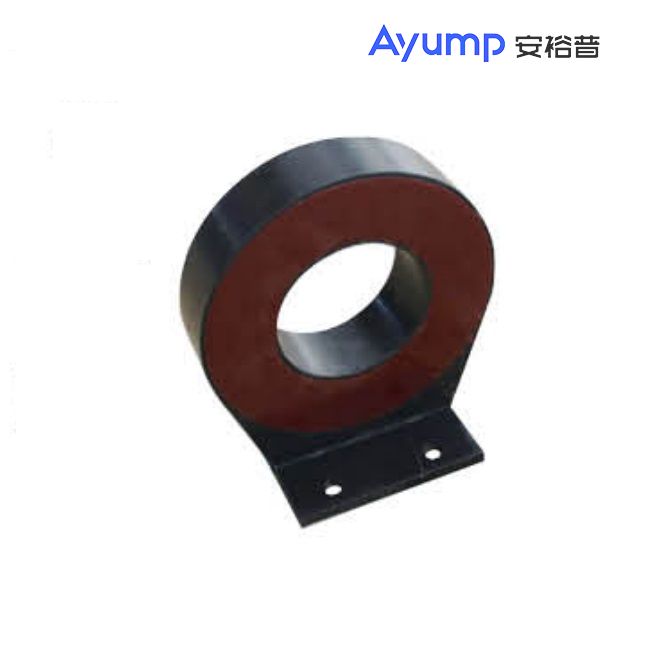

LZW20-10斷路器專用電流互感器

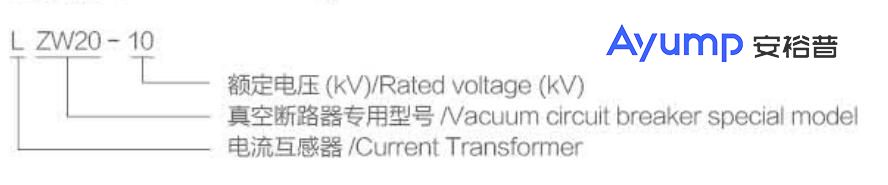

型號含義
技術參數
◆額定絕緣水平: 12/42kV; ◆負荷的功率因數: COSφ=0.8( 滯后); ◆額定二次電流: 5A或1A; ◆額定頻率: 50或60Hz; : ◆污穢等級:II級; ◆環境溫度:最低溫度-5℃，最高溫度40℃，日均溫不超過30℃; ◆海拔高度:≤1000米; ◆產品標準: GB20840.1 GB20840.2。 |
技術參數表
型號 | 額定一次電流 (A) | 額定二次電流 (A) | 準確級及額定輸出 (vA) | 額定絕緣水平 (kV) | ||
5P(10P) | ||||||
LZW20-10 | 100-150-200 | 5(1) | 2.5 | 3.75 | 5 | 10(12) |
100-200-300 | 2.5 | 5 | 7.5 | |||
200-300~400 | 5 | 7.5 | 10 | |||
200-400-600 | 5 | 10 | 15 | |||
600~800~1000 | 15 | 20 | 25 | |||
800-1000-1200 | 15 | 20 | 25 | |||

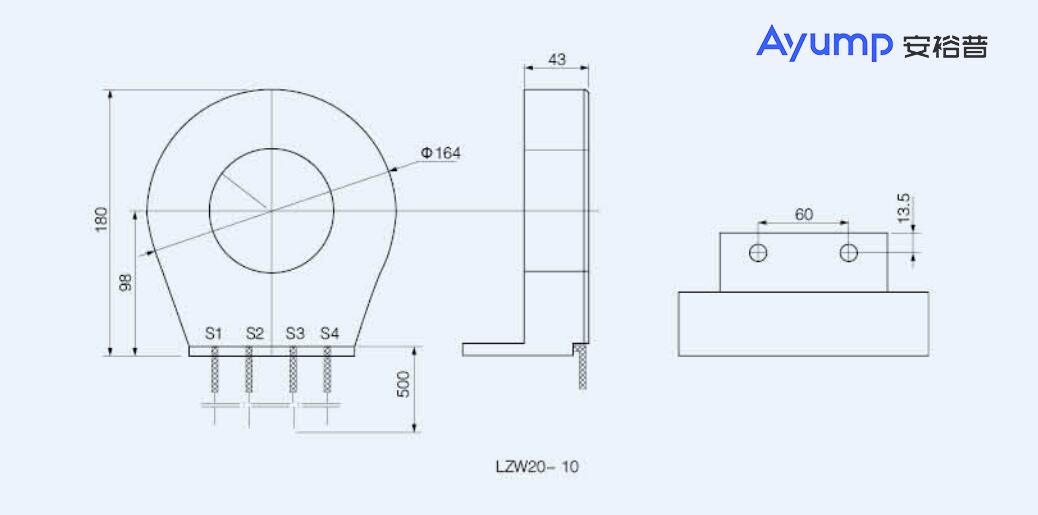

外形及安裝尺寸 mm
