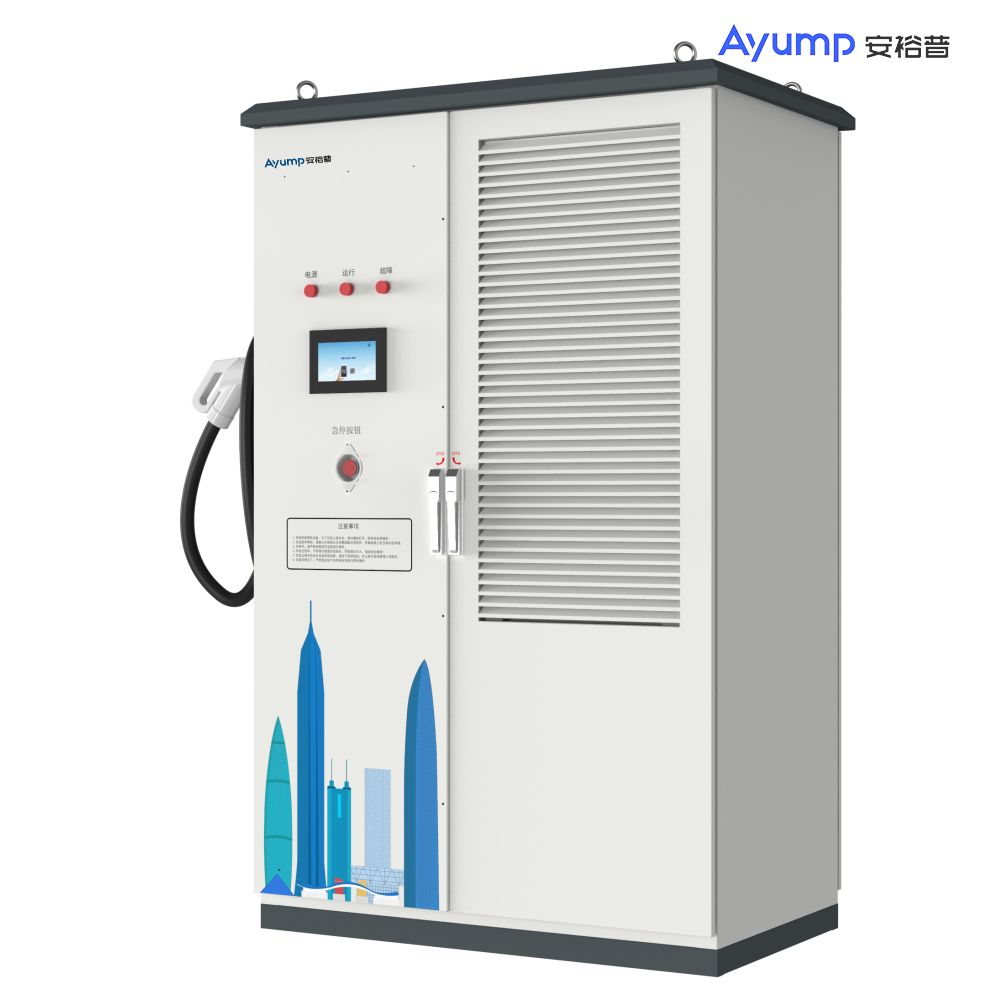

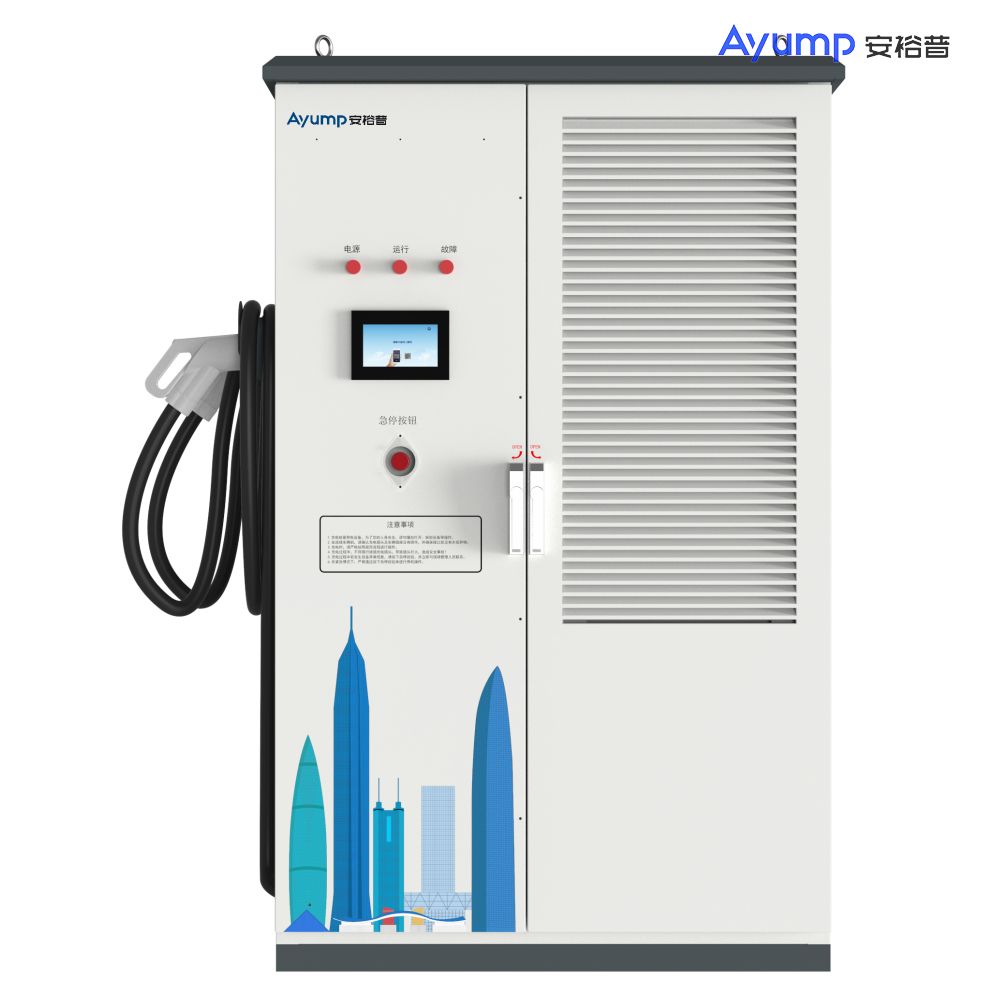

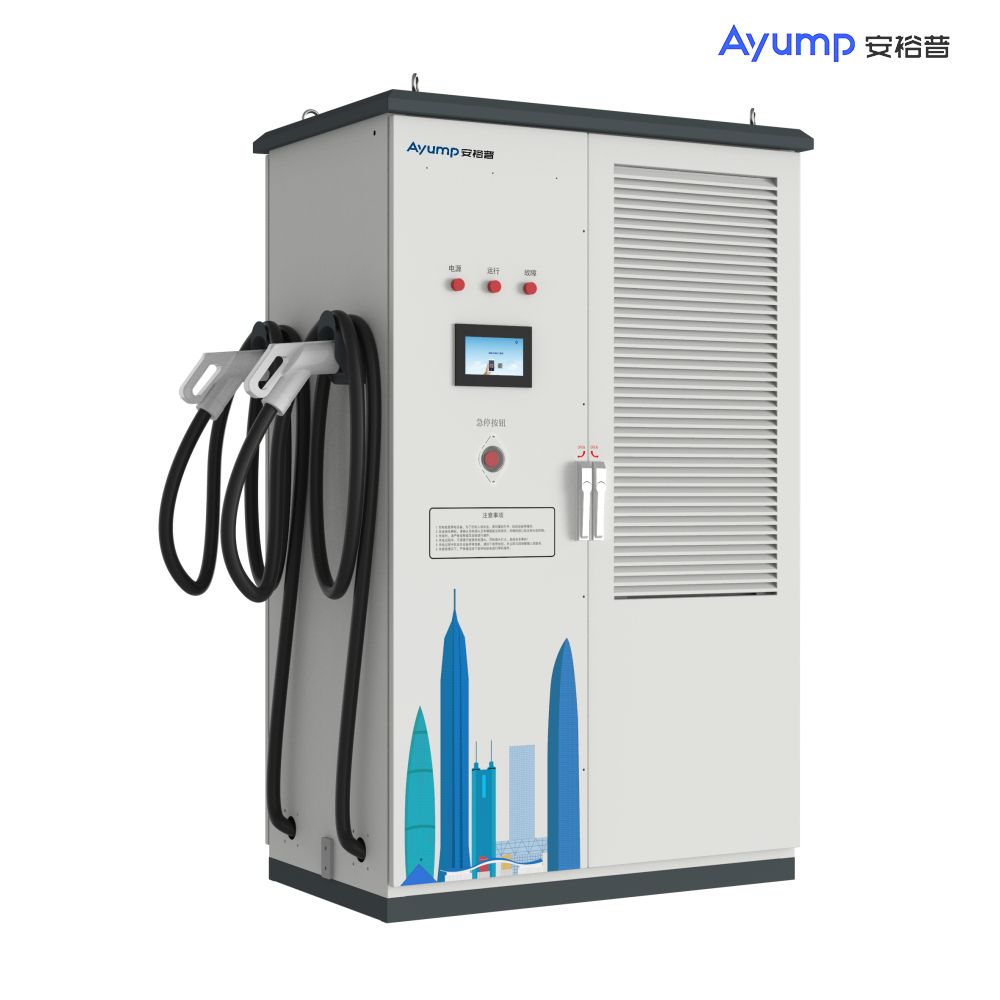

360KW6槍/480KW 8槍 分體直流充電樁是一種適用于城市專用充電站、城市公共充電站以及城際高速公路充電站等需要直流快速充電的場合的充電設備。該設備分為兩部分，一個是充電樁主機，另一個是充電槍。該設備具有高功率快速充電的特點，可以提供高達360KW或480KW的電力輸出，在短時間內為各種汽車類型充電。使用該設備可以滿足公交車、出租車、公務車、環衛車、物流車、工程車等專用車輛的充電需求，同樣也可以滿足私家車、通勤車、大巴車和網約車這些常規車輛的充電需求。
主機柜尺寸:900*1030"1949(mm) 分機柜尺寸:430"201*1600(mm)
分體直流充電樁360KW/480KW8槍技術參數
產品型號 | AYP-DCF360F | AYP-DCF480H | |
詳細規格 | 額定功率 | 360KW | 480KW |
功率柜 | 用戶界面 | 7寸高亮彩色觸摸屏 | |
安裝方式 | 立式 | ||
走線方式 | 下進下出 | ||
設備尺寸 | 900*1030*1949mm | ||
輸入電壓 | AC380V±20% | ||
輸入頻率 | 45~65Hz | ||
輸出電壓 | 200-750V | ||
輸出電流范圍 | 普通恒0-594A 恒功率0-900A | 普通恒0-792A 恒功率0-1200A | |
計量精度 | 0.5級 | ||

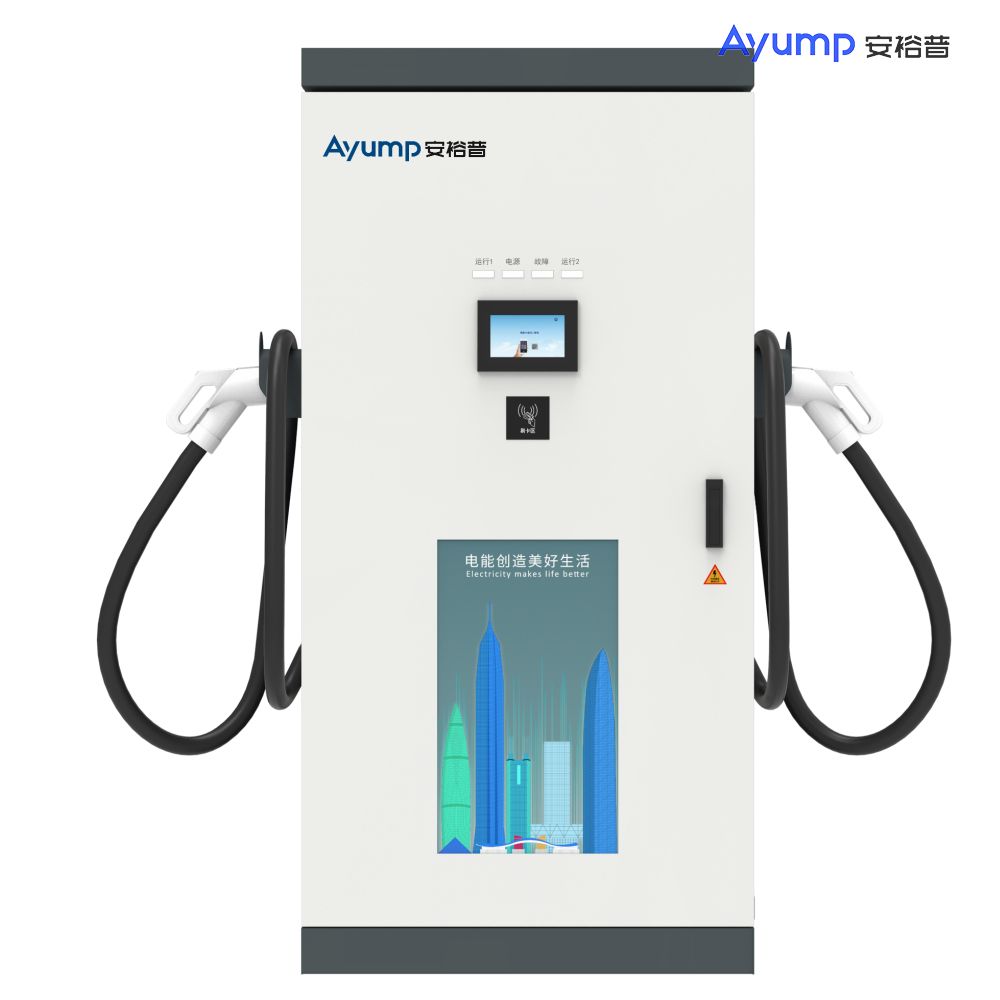

充電終端 | 用戶界面 | 7寸LCD彩色顯示觸摸屏 | |
安裝方式 | 立式 | ||
設備尺寸 | 430*201*1600mm | ||
輸入交流電壓 | AC220V±20% | ||
輸入頻率 | 45~65Hz | ||
輸入直流電壓 | 200-750DC | ||
輸出直流電壓 | 200-750V | ||
單槍輸出電流范圍 | 250A | ||
單終端槍數量 | 2 | ||
充電槍總數量 | 8 | ||
槍線長度 | 5m | ||
電氣指標 | 限流保護值 | ≥110% | |
穩壓精度 | ≤±0.5% | ||
穩流精度 | ≤±1% | ||
紋波系數 | ≤±0.5% | ||
效率 | ≥94.5% | ||
功率因數 | ≥0.99（50%負載以上） | ||
諧波含量THD | ≤5%（50%負載以上） | ||
功能設計 | 充電模式 | 自動充滿/定電量/定金額/定時間 | |
充電方式 | 刷卡充電/掃碼充電 | ||
支付方式 | 刷卡支付/掃碼支付 | ||
聯網方式 | 以太網 3/4G | ||
安全設計 | 執行標準 | GB/T20234、GB/T18487、GB/T27930、NB/T33008、NB/T33002 | |
安全功能 | 充電槍溫度檢測、過壓保護、欠壓保護、過載保護、短路保護、接地保護、過溫保護、低溫保護、絕緣監測保護、極性反接保護、防雷保護、急停保護、 漏電保護 | ||
環境指標 | 工作溫度 | -25℃~+55℃ | |
工作濕度 | 5%~95%無凝霜 | ||
工作海拔 | <2000m | ||
防護等級 | IP54 | ||
冷卻方式 | 風冷 | ||
噪聲控制 | ≤60dB | ||
MTBF | 100,000 小時 | ||
分體直流充電樁360KW/480KW8槍是一種適用于電動汽車充電站的快速直流充電設備。它由人機交互單元、控制單元、計量單元和安全防護單元組成，采用模塊化設計。該設備具有小巧的外觀，每個終端可以根據需求進行并聯輸出。該設備主要用于為電動汽車進行大功率快速充電，經常應用于公交集團、高速公路、汽車租賃運營企業等需要高功率快速充電的場所。用戶可以通過人機交互單元與控制單元進行交互，使得電動汽車能夠快速充電。同時，計量單元可準確地記錄每個充電終端的充電數據，確保充電過程的準確性和安全性。通過該設備的應用，可以滿足對電動汽車大功率快速充電的需求，有效地解決了電動汽車在長途行駛中的充電問題。
