產品詳情
products detial
大功率直流充電樁是針對電動車進行充電的設備，主要用于一些需要快速充電的場合。在城市專用充電站中，主要用于公交車、出租車、公務車、環衛車、物流車、工程車等專業車輛的充電。在城市公共充電站中，主要用于私家車、通勤車、大巴車、網約車等車輛的充電。同時，在城際高速公路充電站中，大功率直流充電樁也具備非常重要的作用，能夠為長途行駛的電動車提供快速充電，保證其行駛里程和續航能力，滿足人們的日常出行需求。因此，大功率直流充電樁廣泛應用于各種需要快速充電的電動車輛場所，并且對于提高電動車的使用效率和便利性方面發揮著不可替代的作用。
主機柜尺寸:900"800"2100( mm) 分機柜尺寸:700*240*1800(mm)

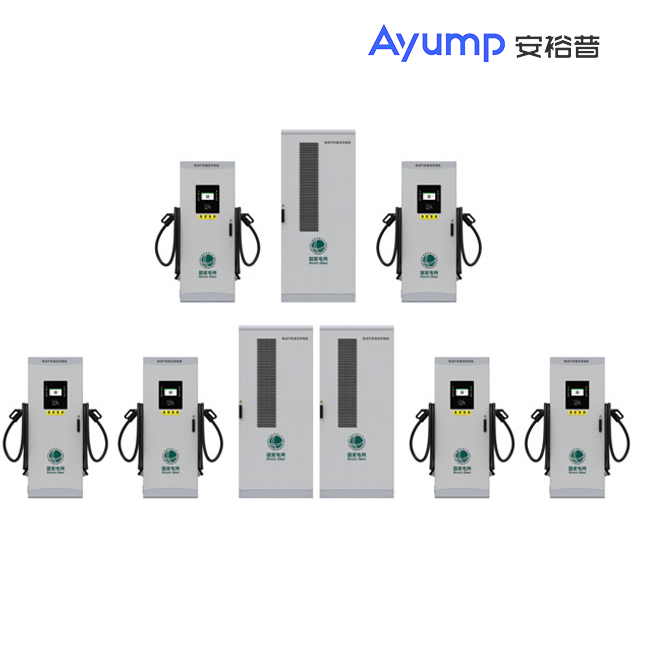

國網240KW四槍/480KW八槍分體立式直流充電樁技術參數
產品型號 | AYP-DCF240D-GW6 | AYP-DCF480H-GW6 | |
詳細規格 | 額定功率 | 240KW | 480KW |
功率柜 | 用戶界面 | 7寸LCD彩色顯示觸摸屏 | |
安裝方式 | 立式 | ||
走線方式 | 下進下出 | ||
設備尺寸 | 900*800*2100mm | ||
輸入電壓 | AC380V±15% | ||
輸入頻率 | 45~65Hz | ||
輸出電壓 | 200-750V | ||
輸出電流范圍 | 0-800A | 0-1600A | |
計量精度 | 1級 | ||
充電終端 | 用戶界面 | 7寸LCD彩色顯示觸摸屏 | |
安裝方式 | 立式 | ||
設備尺寸 | 700*240*1800mm | ||
輸入交流電壓 | AC220V±15% | ||
輸入頻率 | 45~65Hz | ||
輸入直流電壓 | 200-750VDC | ||
輸出直流電壓 | 200-750VDC | ||
單槍輸出最大電流 | 250A | ||
單終端槍數量 | 2 | 2 | |
充電槍總數量 | 4 | 8 | |
槍線長度 | 5m | ||
電氣指標 | 限流保護值 | ≥110% | |
穩壓精度 | ≤±0.5% | ||
穩流精度 | ≤±1% | ||
紋波系數 | ≤±0.5% | ||
效率 | ≥95.2% | ||
功率因數 | ≥0.99（50%負載以上） | ||
諧波含量THD | ≤5%（50%負載以上） | ||
功能設計 | 充電模式 | 自動充滿/定電量/定金額/定時間 | |
充電方式 | 刷卡充電/掃碼充電 | ||
支付方式 | 刷卡支付/掃碼支付 | ||
聯網方式 | 以太網 3/4G | ||
安全設計 | 執行標準 | GB/T20234、GB/T18487、GB/T27930、NB/T33008、NB/T33002 | |
安全功能 | 充電槍溫度檢測、過壓保護、欠壓保護、過載保護、短路保護、接地保護、過溫保護、低溫保護、絕緣監測保護、極性反接保護、防雷保護、急停保護、 漏電保護 | ||
環境指標 | 工作溫度 | -25℃~+55℃ | |
工作濕度 | 5%~95%無凝霜 | ||
工作海拔 | <2000m | ||
防護等級 | IP54 | ||
冷卻方式 | 風冷 | ||
噪聲控制 | ≤60dB | ||
MTBF | 100,000 小時 | ||
國網240KW四槍/480KW八槍分體立式直流充電樁適用場景以及產品特點
1完善的安全保護功能,具有輸入側過壓、欠壓保護,輸出側過壓、過流保護,絕緣監測保護，過溫、短路,漏電、防雷、電池防接反等保護,全方位保證充電安全。
2機型采用國網統一標準,實現充電設備統一化設計和標準化管理,全面提高充電設備的兼容性、可靠性和易維護性。
3充電操作方式多樣,按照"“自動充滿""時間模式"“金額模式""電量模式",結合BMS的需求對電動汽車進行充電。
4具備操作權限密碼管理功能,支持非接觸式IC-卡和手機APP進行身份認證、充電控制、支付結算等功能。
5支持有線(CAN、以太網)和無線(藍牙.GPRS.3G、4G等)多種通信方式,可進行充電樁群集中
