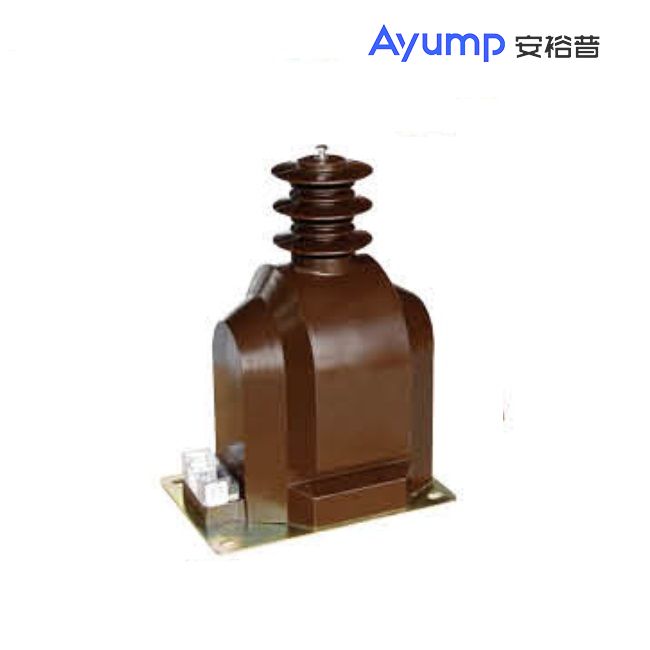

JDZX9-35戶內高壓電壓互感器

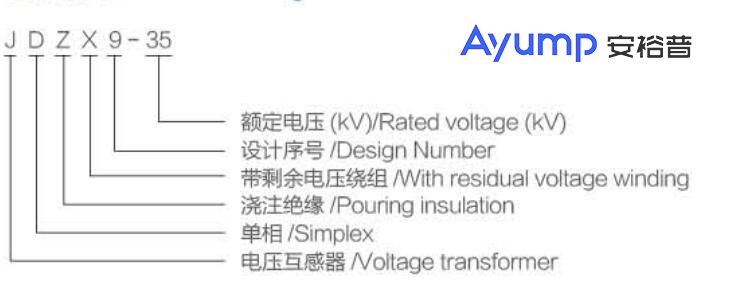

型號含義
技術參數
◆負荷的功率因數: COSφ=0.8( 滯后); ◆額定頻率: 50或60Hz; : ◆污穢等級:II級; ◆環境溫度:最低溫度-5℃,最高溫度40℃,日均溫不超過30℃; ◆海拔高度:≤2000米; ◆產品標準: GB20840.1 GB20840.3。 |
技術參數表
型號 | 額定一次電壓 (V) | 額定二次電壓 (V) | 輔助繞組電壓 (V) | 二次繞組額定輸出 (VA) | 極限輸出 (VA) | 額定絕緣水平 (kV) | ||
0.2 | 0.5 | 3(6)P | ||||||
JDZX9-35 | 35000/√3 | 100/√3 | 100/3 | 30 | 50 | 120 | 800 | 40.5/95/185 |
100/√3/100/√3 | 30 | 50 | 120 | 800 | ||||
JDZX9-35 | 100/√3 | 30 | 50 | 120 | 800 | |||
100/√3/100/√3 | 30 | 50 | 120 | 800 |

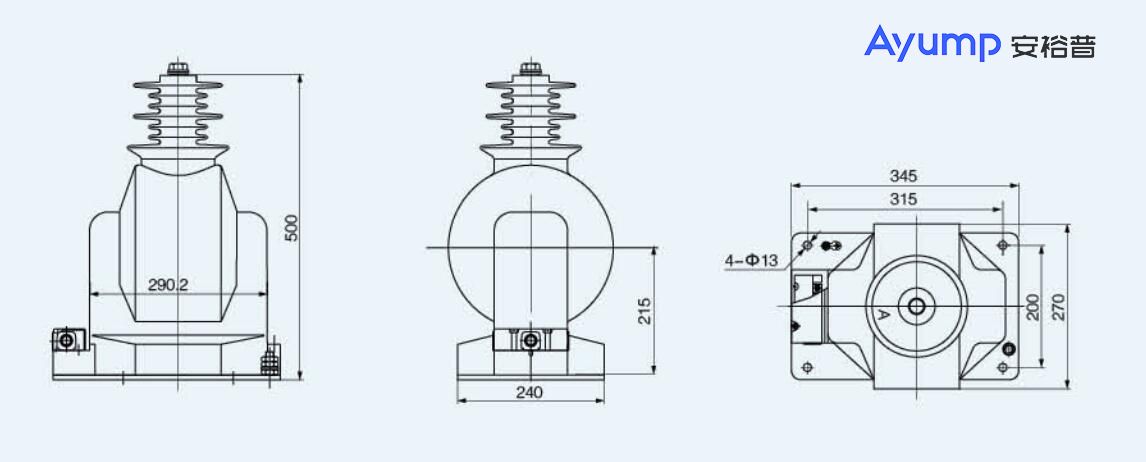

外形及安裝尺寸 mm
