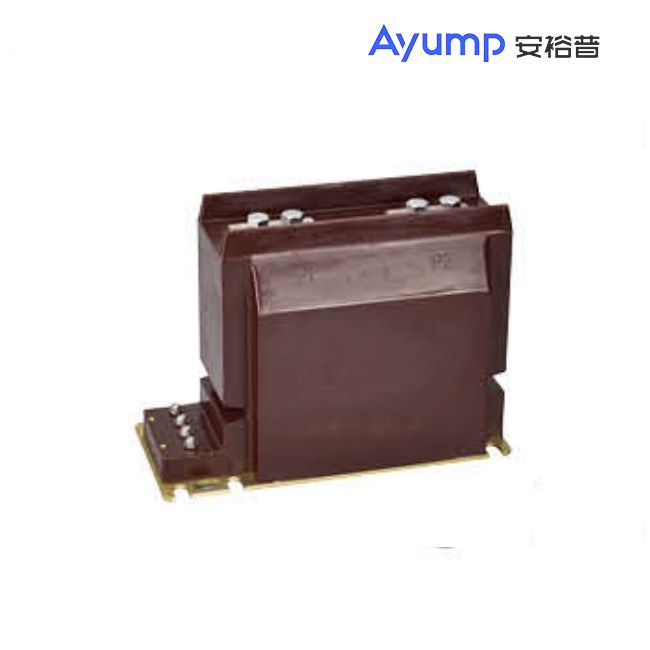

LZZBJ9-12/150b/2戶內高壓電流互感器

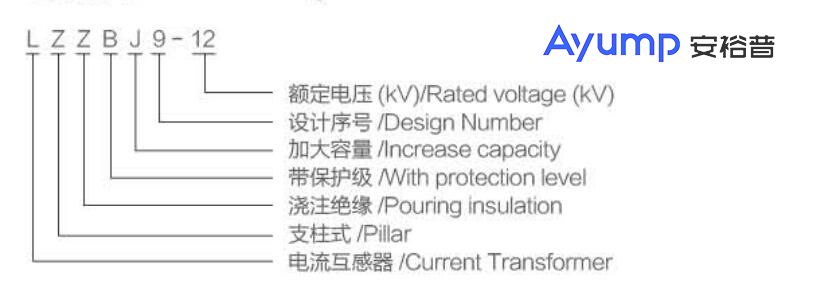

型號含義
技術參數
◆額定絕緣水平: 12/42/75kV; ◆負荷的功率因數: COSφ=0.8( 滯后); ◆額定二次電流: 5A或1A; ◆額定頻率: 50或60Hz; : ◆污穢等級:II級; ◆環(huán)境溫度:最低溫度-5℃,最高溫度40℃,日均溫不超過30℃; ◆海拔高度:≤1500米; ◆產品標準: GB20840.1 GB20840.2。 |
技術參數表
額定一次電流 (A) | 準確級組合
| 額定輸出 (VA) | 額定短時熱電流 (kA) | 額定動穩(wěn)定電流 (kA) | ||
0.2S | 0.5 | 10P | ||||
5-200 | 0.5/10p 0.2S/0.5 0.2S/10p 0.2S/0.5/10p 0.2S/10p/10p 0.5/10p/10p | 10 | 10 | 15 | 90lin | 225lin |
300 | 21 | 52.5 | ||||
400 | ||||||
500 | 32 | 80 | ||||
600 | ||||||
800 | ||||||
1000 | 50 | 125 | ||||
1200 | ||||||
1500 | ||||||
2000 | ||||||
2500 |

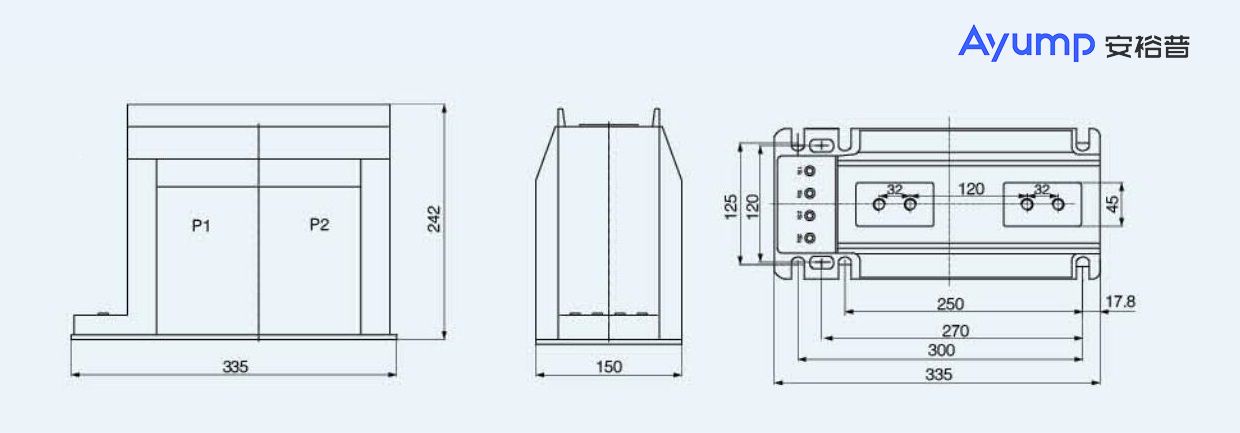

外形及安裝尺寸
